Le passeport du matériel des lignes N et U ! Troisième partie

38
Publié le 10/08/2016

Passeport illustration lignes N et UTroisième et dernière partie de cette saga consacrée au matériel roulant… Pour finir  en beauté, quoi de mieux que de se plonger dans les équipements roulant sur les différents axes de la ligne N !

La ligne N la joue en duo avec le couple locomotive / rames remorquées !

Avec 15% du parc roulant sur le réseau SNCF Transilien, les rames remorquées et les locomotives qui forment un duo indissociable sont en voie de disparition…  La ligne N fait encore résistance en employant notamment la locomotive BB27300 ou  BB7600  couplée aux rames VB2N .Mise en service entre 1975 et 1984, la VB2N a reçu une cure de jouvence en 2007 avec la rénovation des 80 rames de 6 à 7 voitures en exploitation en Ile-de-France dont 36 pour la ligne N.

Pour assurer l’ensemble des 279 trains quotidiens, la ligne N utilise 30 rames auxquelles il faut rajouter 6 rames prêtes à partir à n’importe quel moment pour mener à bien le plan de transport en cas de panne.

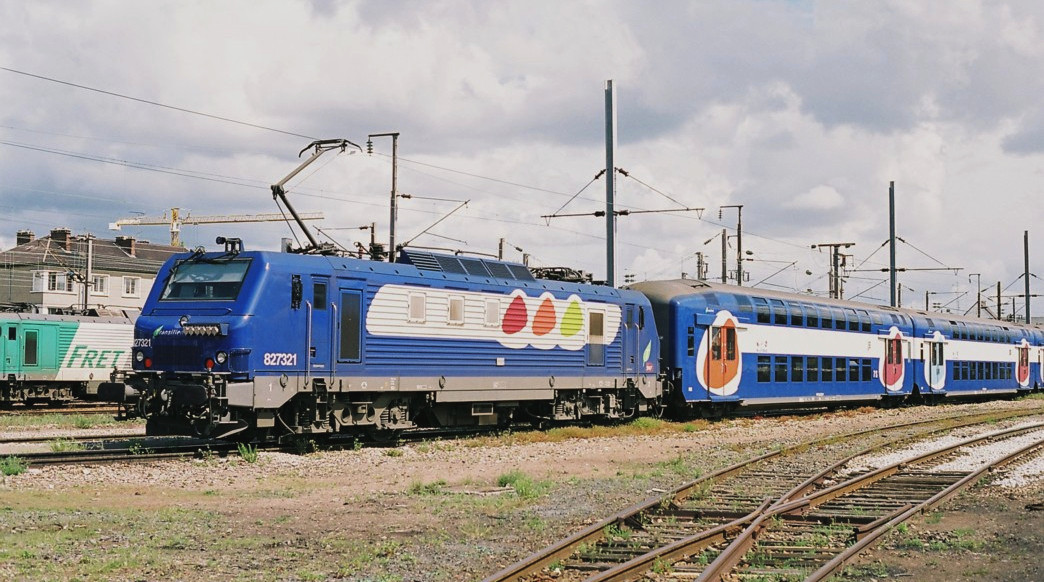

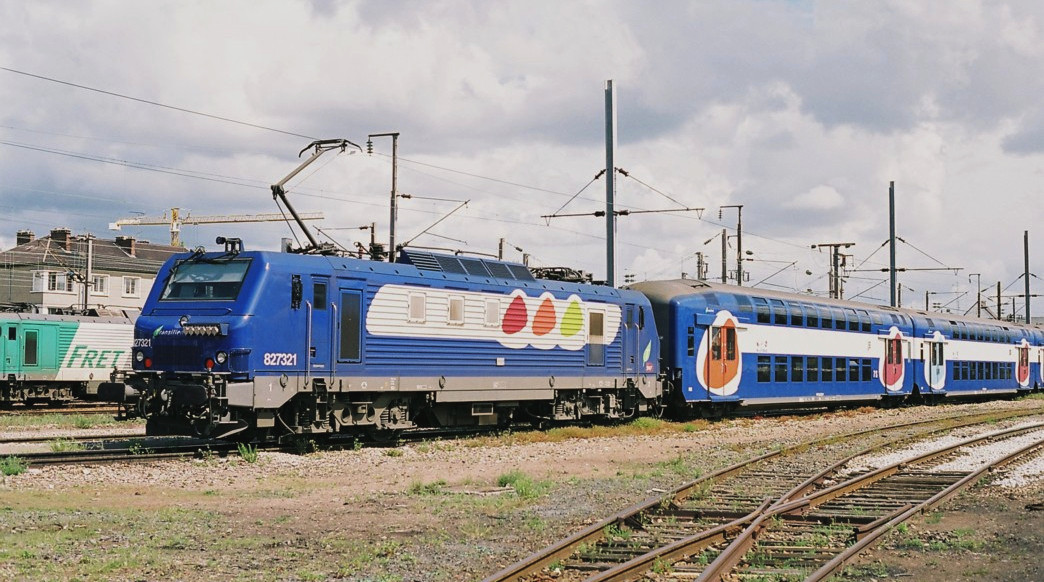

BB27300 + VB2N

Petit zoom sur le matériel qui vous transporte tous les jours sur la ligne N !

VB2N pour Voiture de Banlieue à 2 Niveaux !

Comme son nom l’indique, cette rame possède 2 niveaux où les voyageurs peuvent s’installer lors de leur trajet.  Selon la composition de la rame qui peut aller de 6 ou 7 voitures, la capacité d’accueil est toutefois variable :

  • 1508 voyageurs pour une rame de 6 voitures.
  • 1770 pour un train composé de 7 voitures.

Voici un petit zoom sur les caractéristiques techniques de cet équipement affecté à la ligne N :

  • Longueur : 146,18 mètres ( 6 voitures ) ou 170,46 ( 7 voitures )
  • Vitesse maximum : 140 km/h
  • Traction électrique
  • Poussée ou tractée par une locomotive BB7600 ou BB273000
  • Alimentation : bi-courant avec 1500 Volts et 25000 Volts pour la BB27300 ou alors seulement 1500 Volts pour la BB7600.

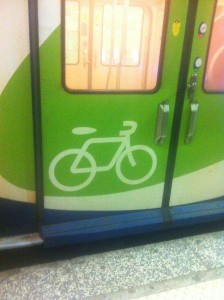

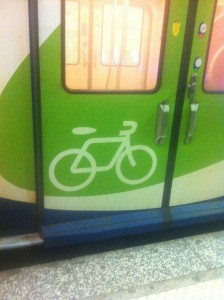

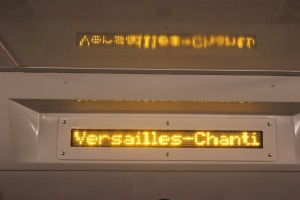

La VB2N n’a qu’une seule livrée disponible, avec la livrée Berlingot, mais en ce qui concerne les outils de sécurité et d’information à bord du train elle est en pointe avec l’installation de l’équipement anti-enrayage, la géolocalisation des rames, le SIVE et bientôt le SIVE Co’, les espaces vélos avec accroches

Il ne manque finalement plus qu’une chose pour qu’elle roule et non des moindre… la locomotive !

BB7600 ou BB27300 : le choix alternatif !

Pour conduire les 6 ou 7 VB2N constituant le train, deux séries de locomotives sont disponibles dans le parc roulant de la ligne N : la BB7600 et la BB 27300.

Pourquoi avoir besoin de deux locomotives pour faire rouler les VB2N sur la ligne N ?

Cela dépend des spécificités d’alimentation du réseau puisque l’intensité du courant varie selon qu’on se situe au-delà de Plaisir-Grignon. Pour les trajets en partance de Paris Montparnasse et à destination de Rambouillet et de Plaisir Grignon, les deux types de locomotives peuvent rouler puisque le courant est de 1500 Volts. Pour les missions se rendant à Mantes la Jolie et à Dreux, ceux sont uniquement les BB 27300  qui peuvent tracter les 6 ou 7 voitures constituant la rame puisque le courant sur ce secteur est de 25 000 Volts. Pour assurer les différentes missions sur la ligne N, les BB 7600 et BB 27300 se répartissent donc sur les différents axes suivant leur capacité technique pour assurer les 279 trains quotidiens.

Coup de projecteur !

BB 7600 BB7600

  • Rénovée et mise en service en 2011
  • Longueur : 17,48 mètres
  • Vitesse Maximum : 140 km/h
  • Traction électrique
  • Alimentation : 1500 Volts

BB 27300

  • Mise en service entre 2006 et 2010BB27300
  • Longueur : 19,52 mètres
  • Vitesse maximum : 140 km/h
  • Traction électrique
  • Alimentation bi-courant avec 1 500 et 25 000 Volts

Sur la ligne N, il y a aussi des Z2N !

On ne peut terminer notre tour d’horizon du parc roulant sans mettre en lumière une particularité de la ligne N avec l’axe Paris- Sèvres. Pour assurer ces différentes missions, trois rames automotrices Z2N sont mises en services. Composés de 4 caisses, ceux sont donc des trains courts qui assurent le transport des voyageurs sur ce parcours.
