Focus sur l’important chantier des travaux de Dreux

3
Publié le 27/04/2017

Les travaux de Dreux se sont déroulés ce weekend. Explications et retour en image

L’année 2017 est dense en travaux sur plusieurs axes de la ligne: le chantier de Clamart, le prolongement du RER E vers Mantes-la-Jolie, le renouvellement d’aiguillage sur la ligne U entre La Défense et St Cloud et… les travaux en gare de Dreux dont nous allons parler aujourd’hui.



Le chantier de Dreux



Ce chantier a commencé au mois de Janvier et se termine au mois de juillet. Il consiste à remplacer des appareils de voies (Renouvellement Appareil de Voie) ainsi que du ballast (Renouvellement Voie Ballast).

13 appareils de voies sont remplacés au total, 3 appareils de voies en bois sont remplacés par des appareils de voies en béton et 10 par des appareils en bois sur 7 weekends de travaux pendant 33 semaines.

Nous récapitulons toutes les semaines les travaux vous impactant dans la rubrique hebdo travaux. Les prochains travaux impactant la circulation entre Montfort l’Amaury Méré et Dreux sont

  • du 05 mai au 08 mai
  • du 12 mai au 14 mai
  • et du 25 mai au 28 mai

Ce weekend, il y a eu la pose de 8 appareils de voies, dont 2 ont été acheminés par wagon-pupitre.



Qu’est qu’un wagon pupitre ?



C’est une technique assez récente et qui est utilisée sur des chantiers d’une certaine ampleur lorsqu’il faut remplacer un grand nombre d’aiguillages.

Il permet notamment un gain de temps en plus de limiter au maximum les interruptions de circulation des trains durant les travaux.

Lors de chantiers de remplacement d’aiguilles, les aiguillages à poser sont livrés en kit, par train (ou camion). Il faut alors les monter dans des zones d’assemblage, les manipuler, pour les poser  à leurs endroits définitifs grâce à des portiques de montage.

Grâce au wagon-pupitre, l’aiguillage arrive directement assemblé depuis l’usine de fabrication. Il est  nécessaire d’utiliser une grue de levage ( le train-grue) montée sur rail pour poser l’aiguillage à son endroit définitif.

Ici un wagon pupitre pour la gare de Creil





Avant de poser ce nouvel aiguillage, le train-grue enlève l’ancien aiguillage grâce à un bras télescopique d’une longueur de 27 mètres maximum. Cet ancien aiguillage sera acheminé par wagon-pupitre, dans l’usine de fabrication, pour y être recyclé.

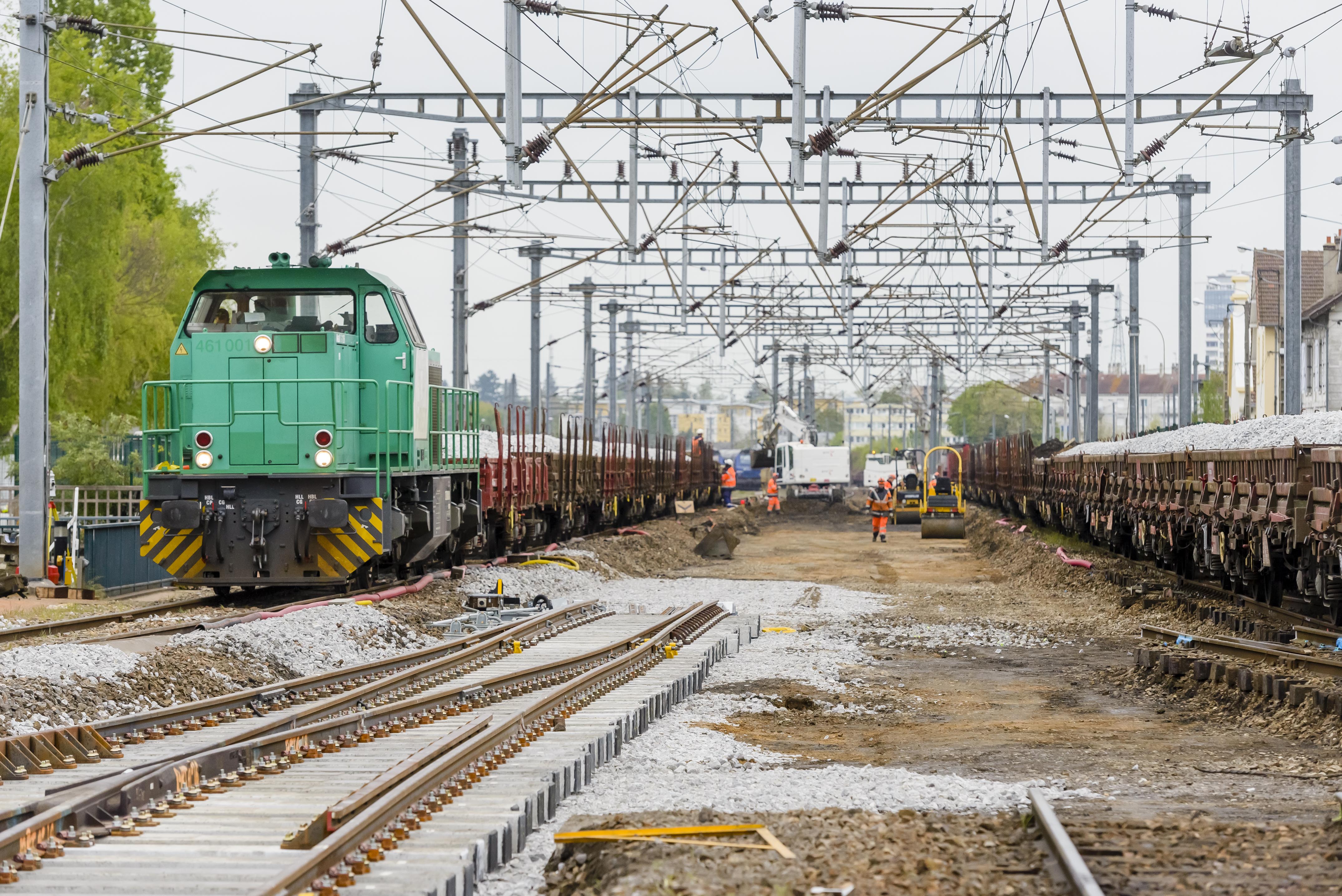

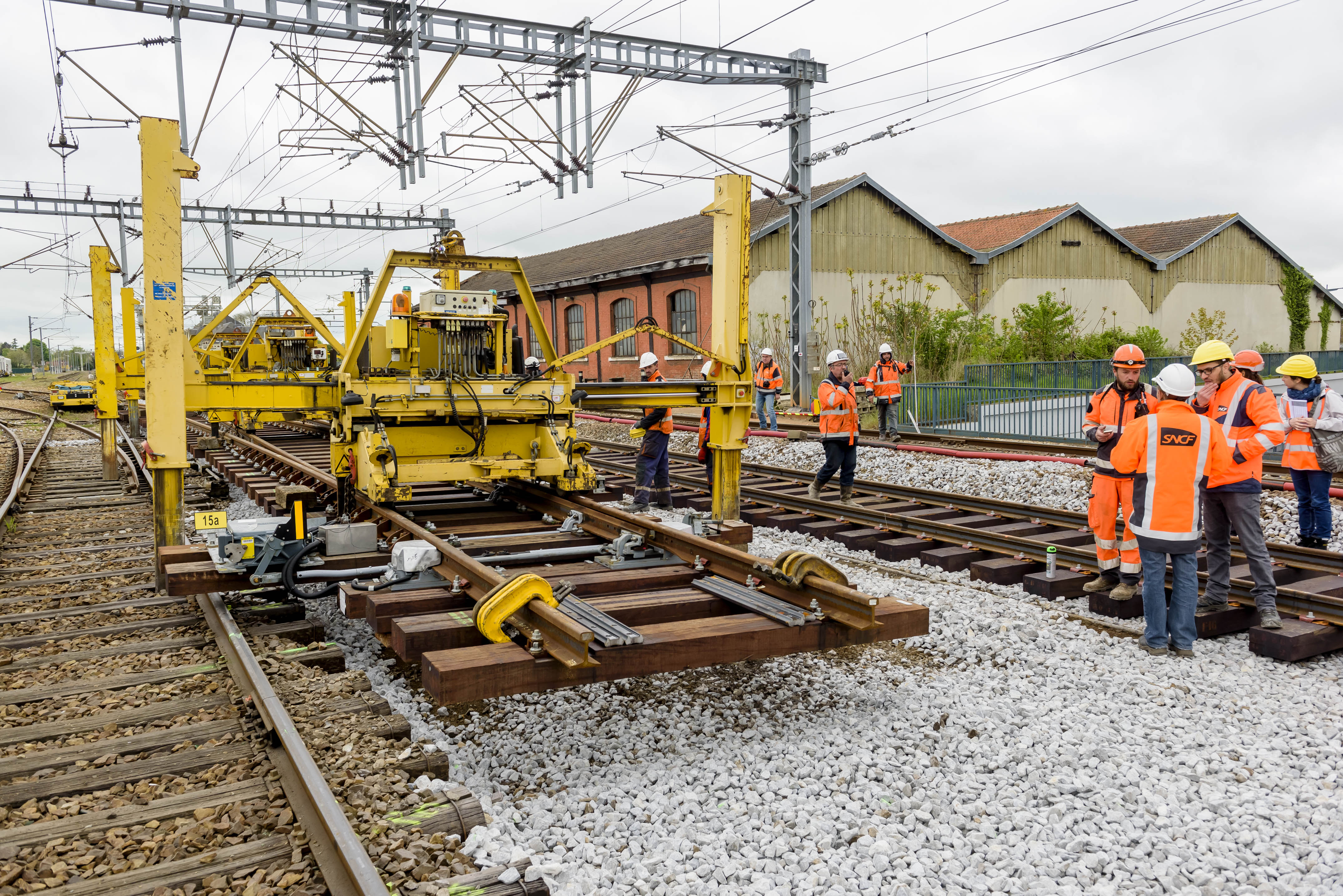

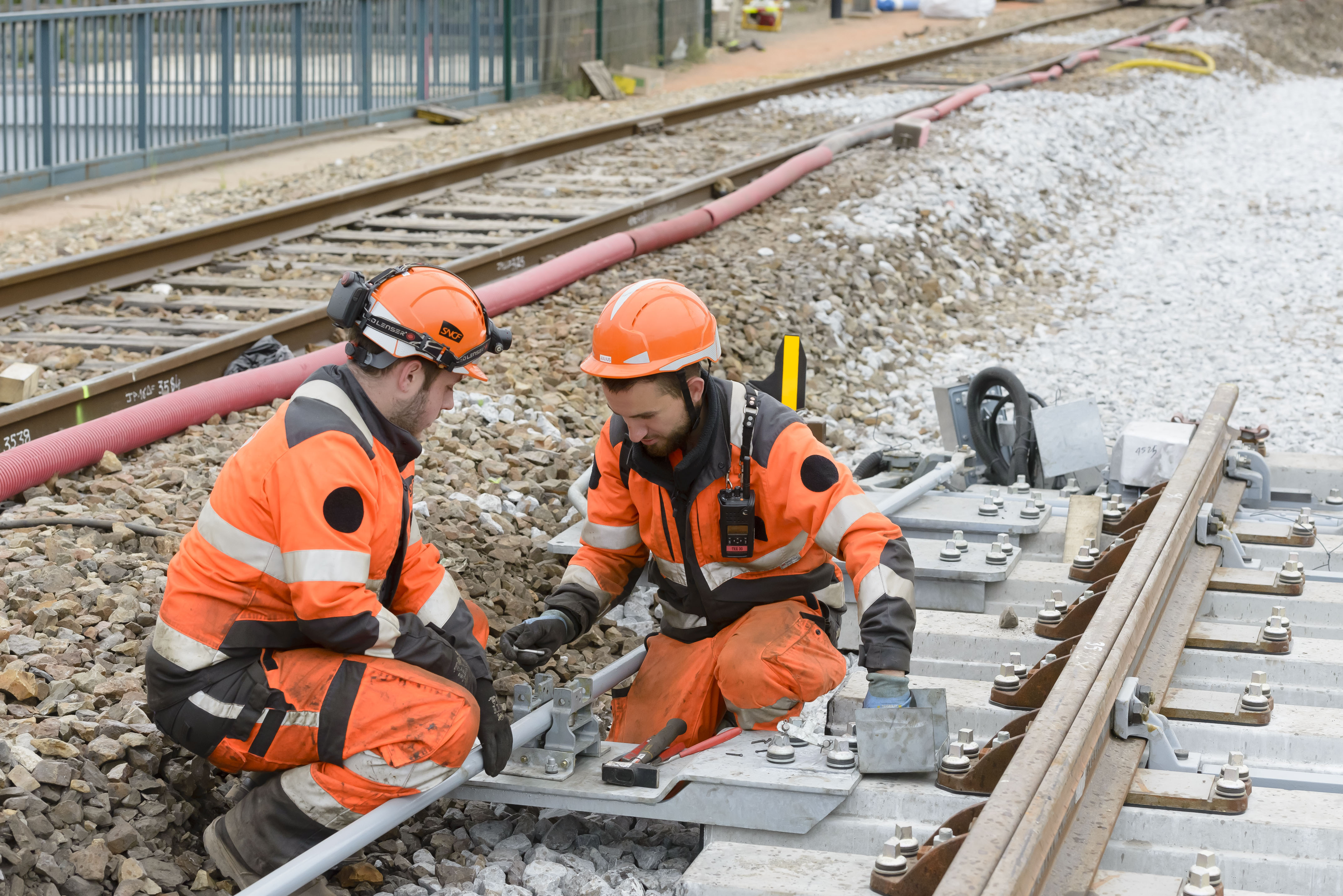

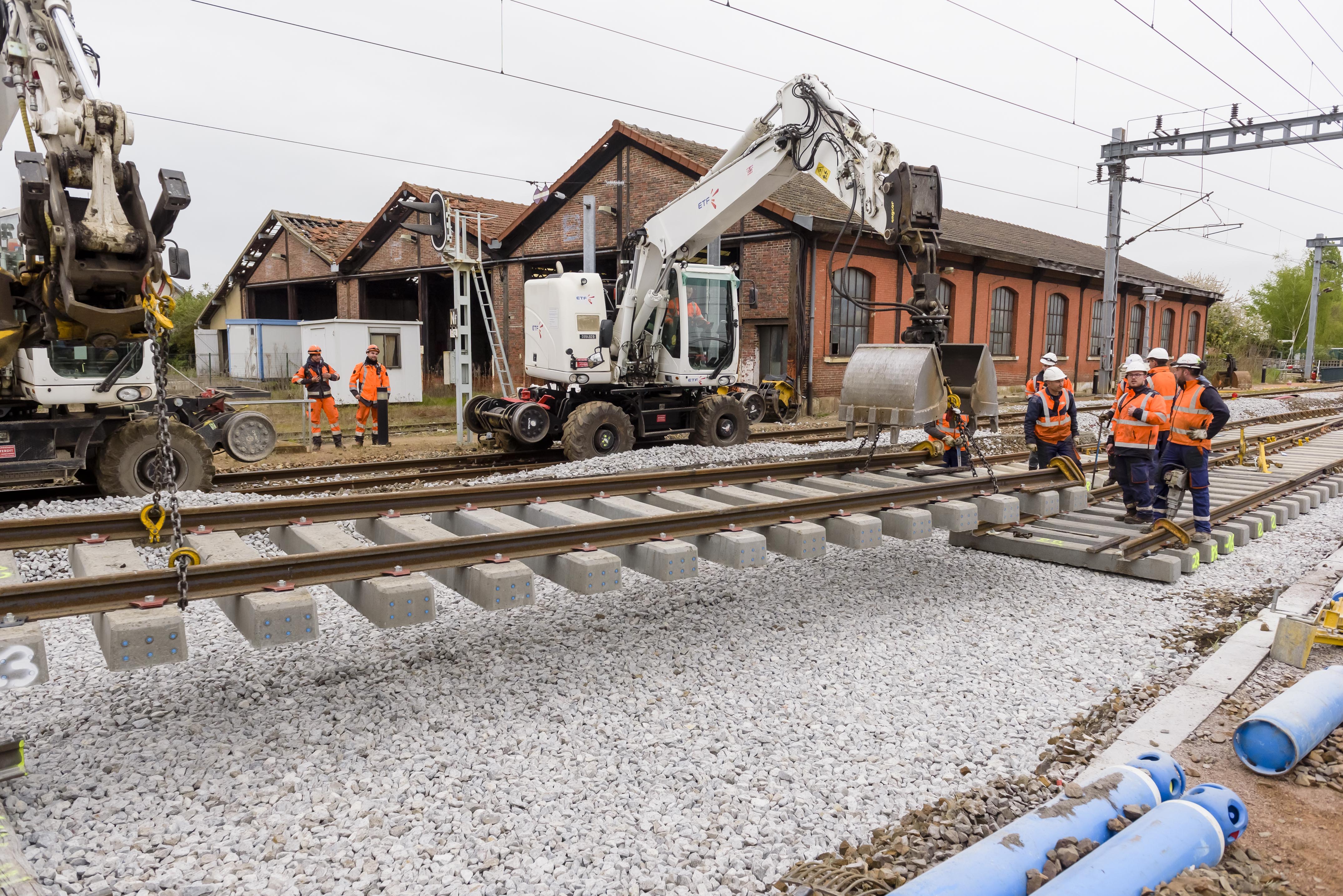

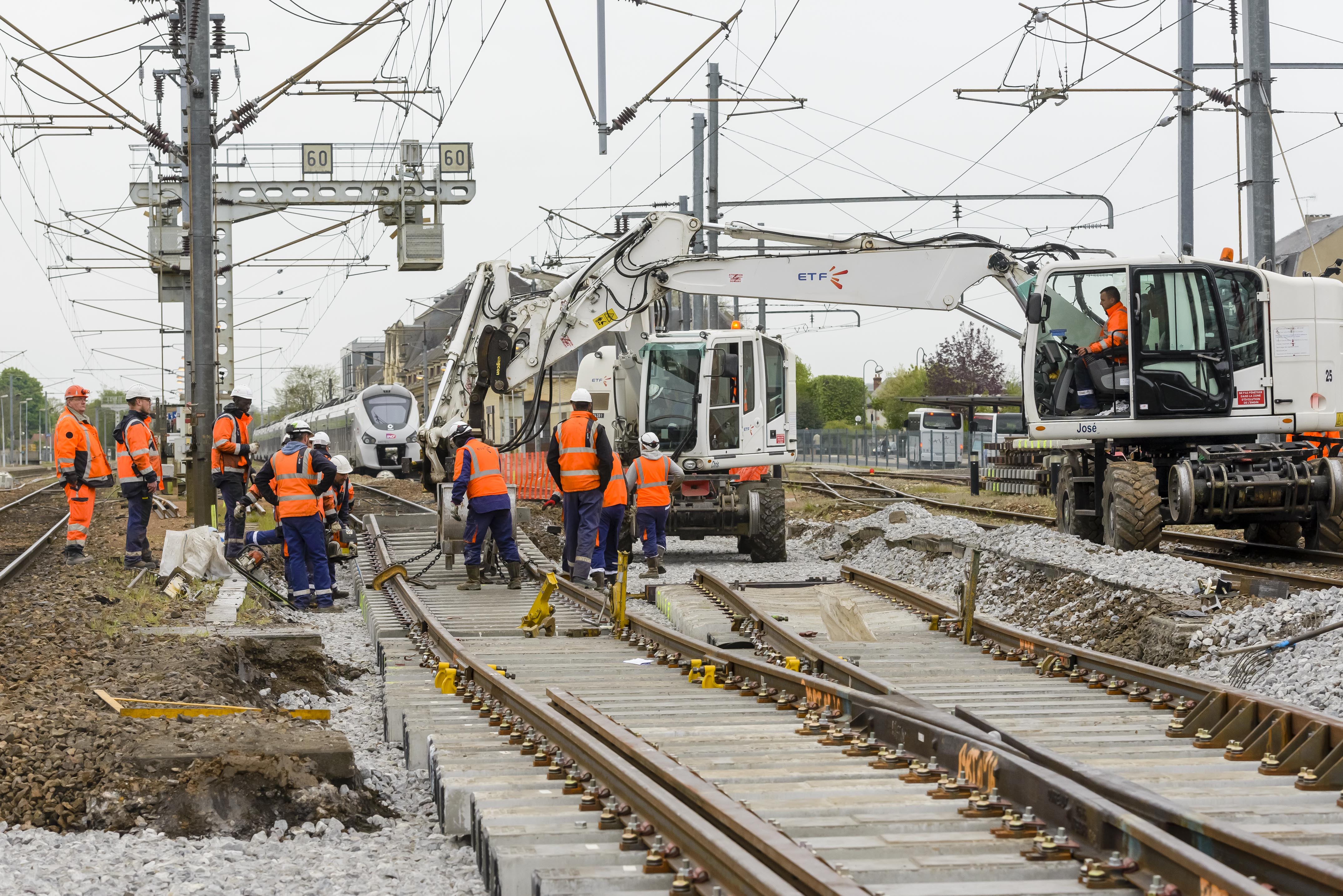

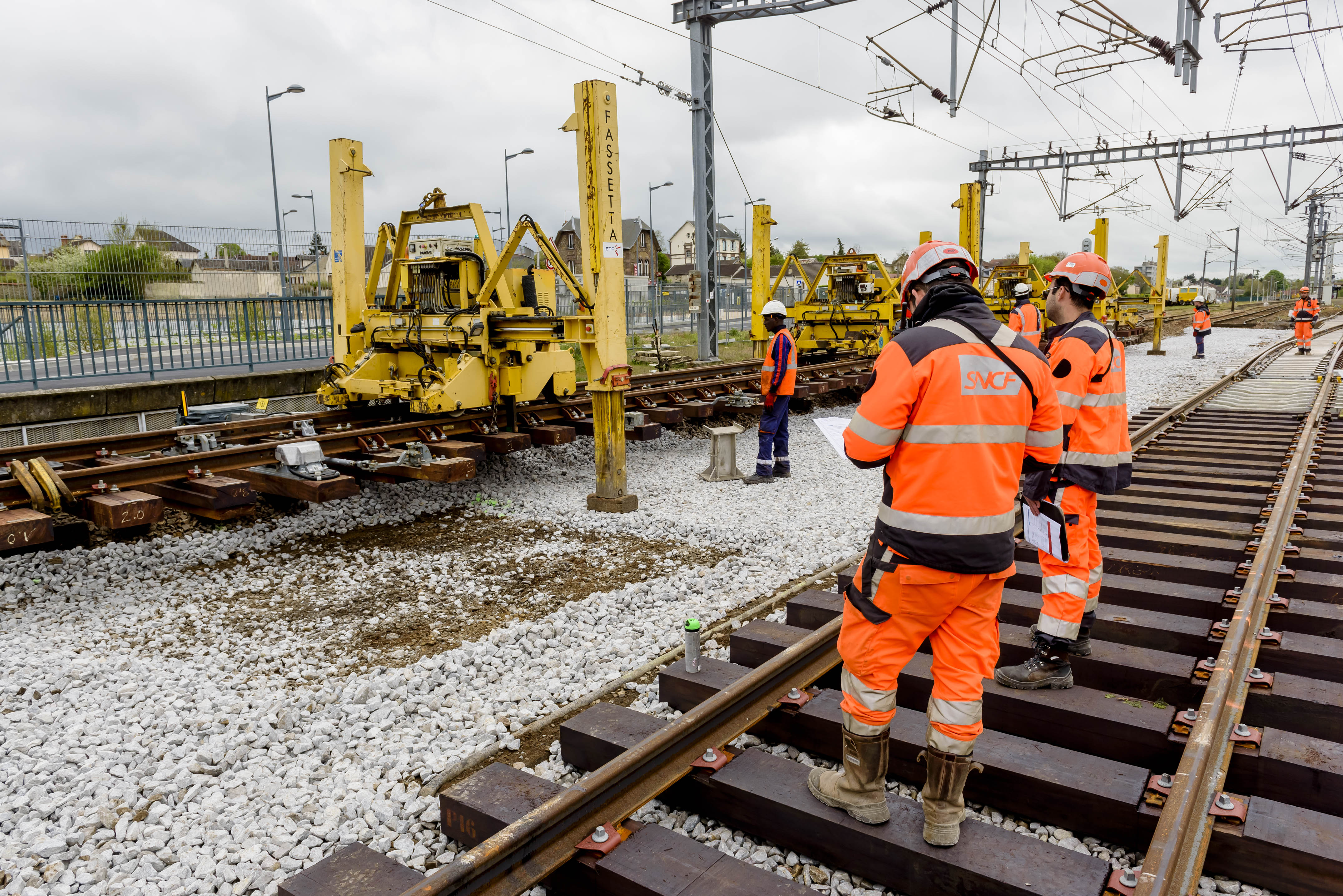

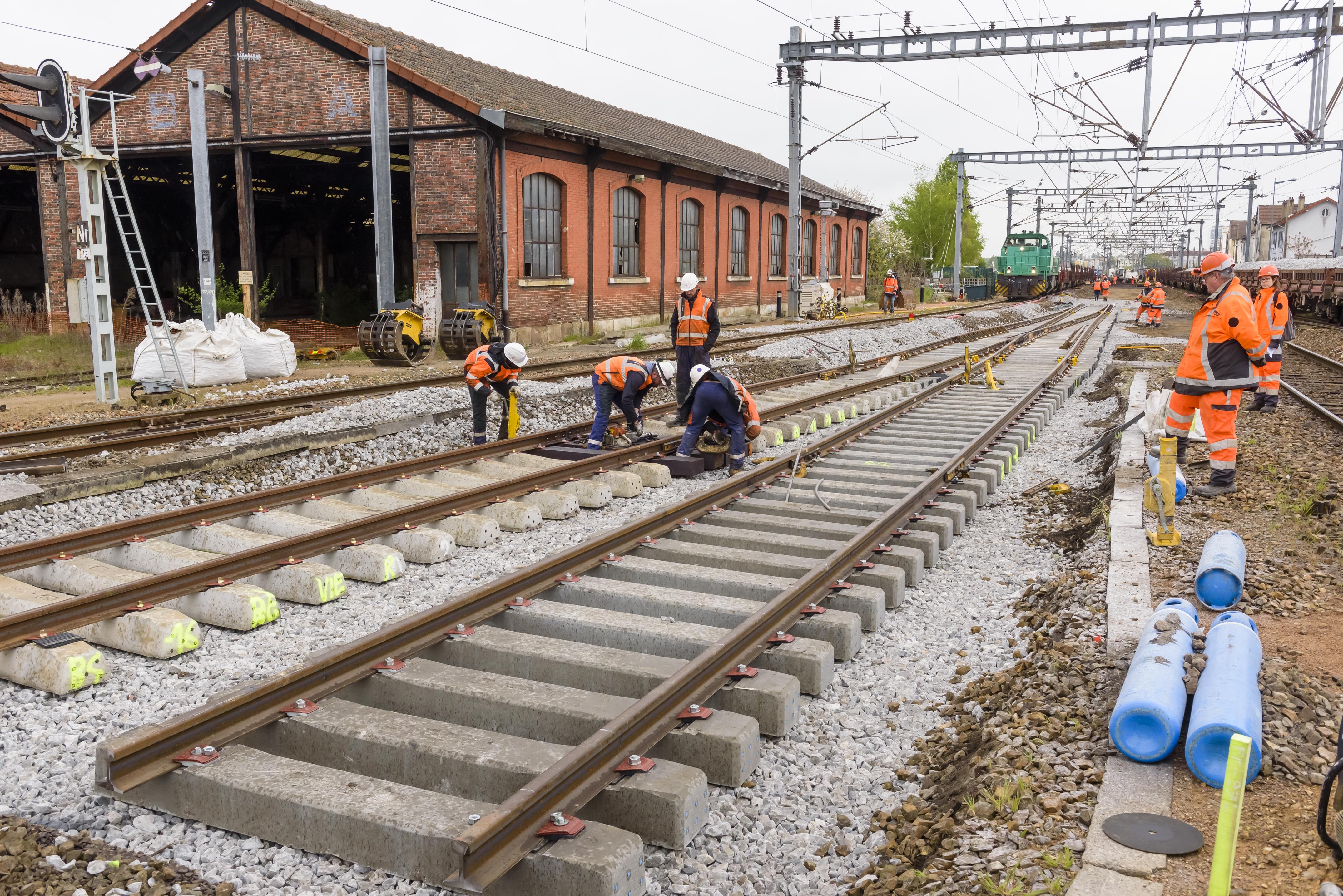

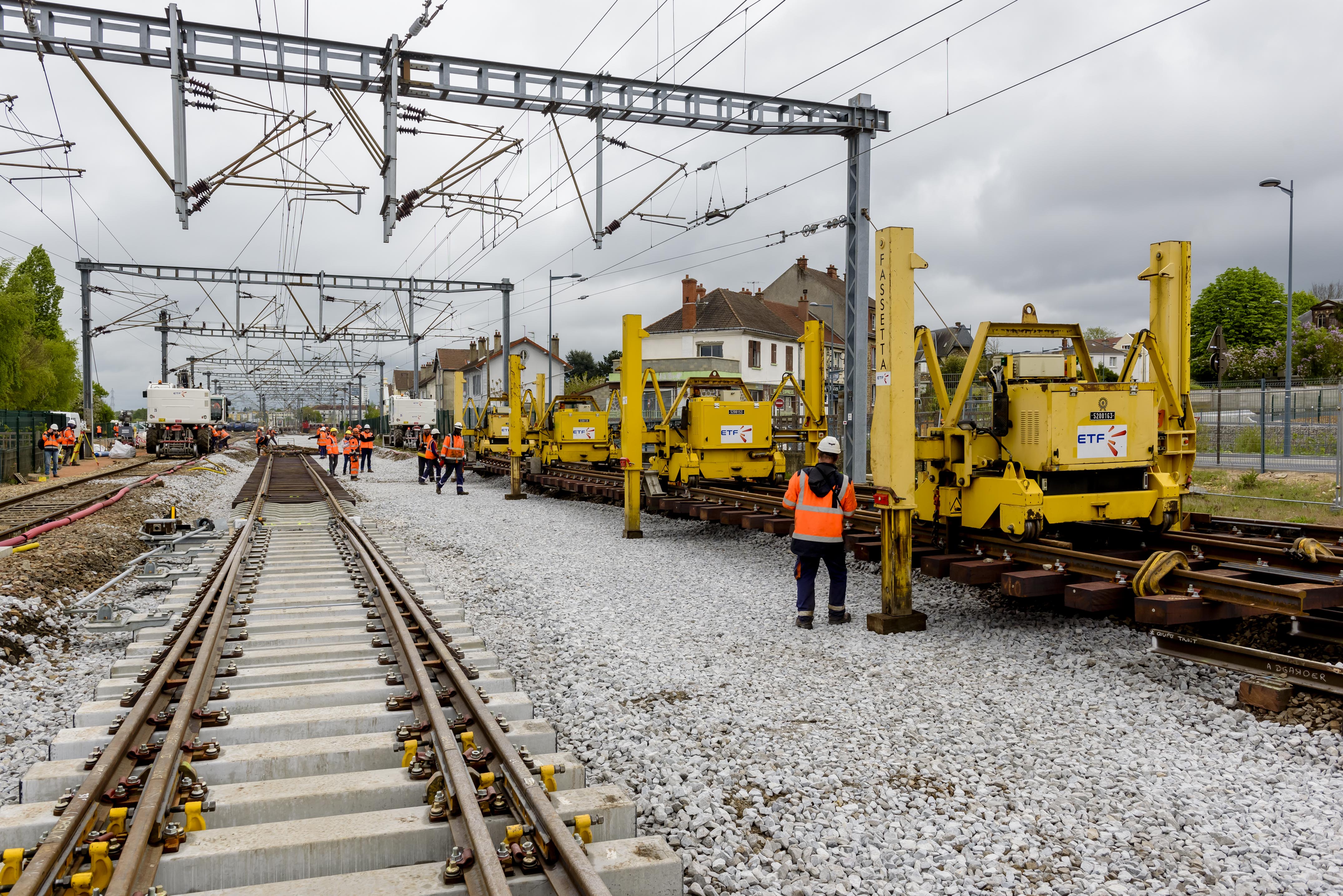

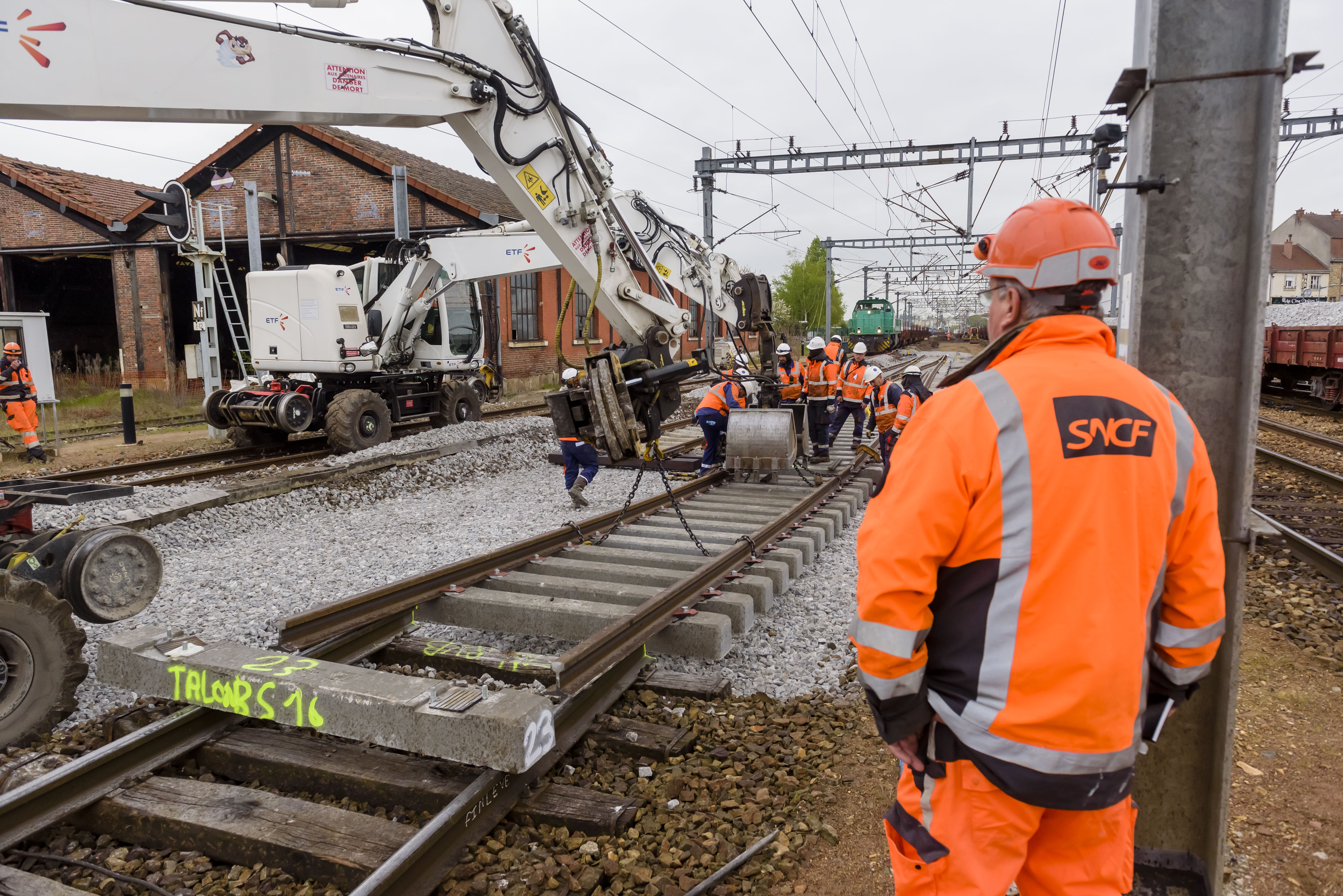

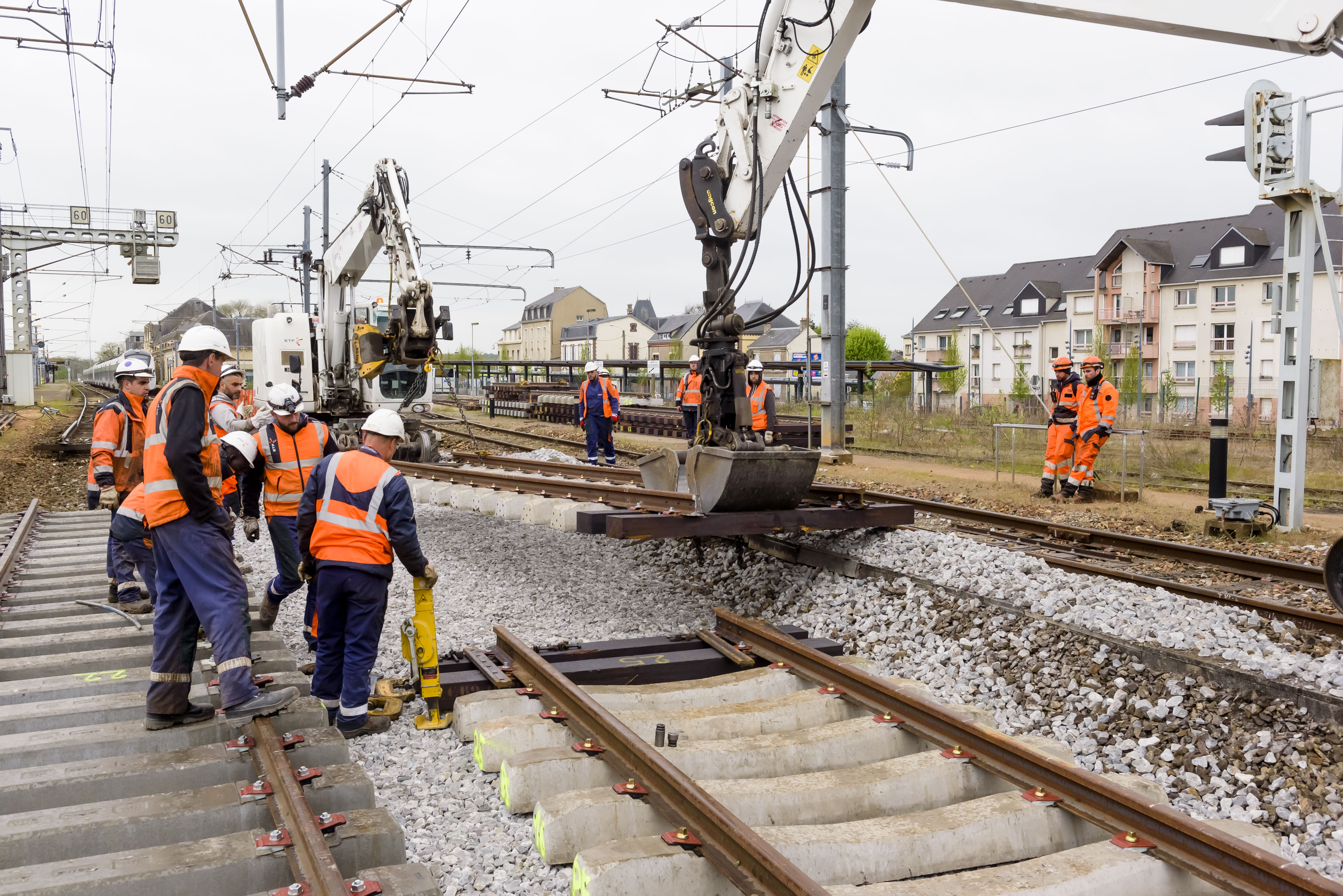

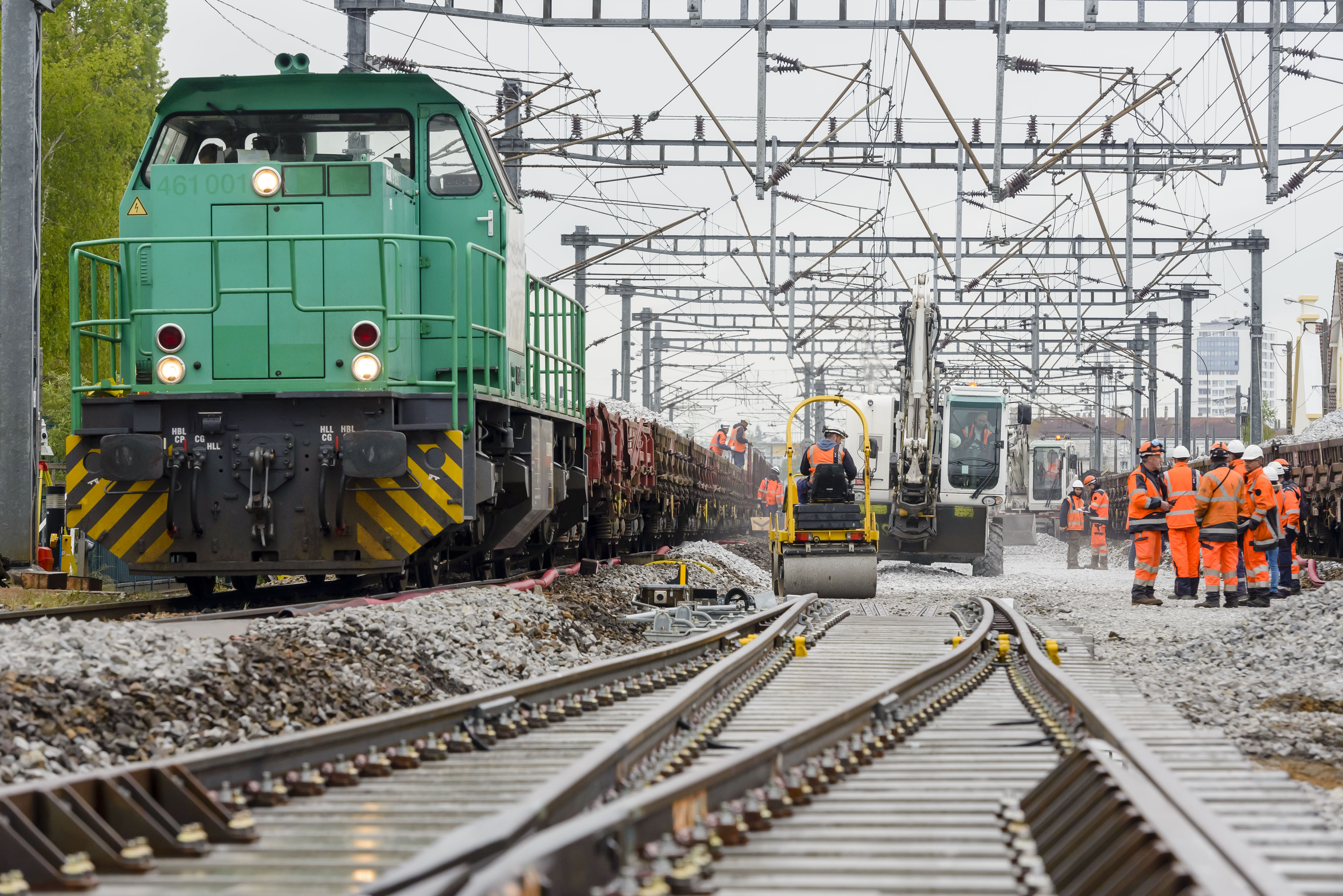

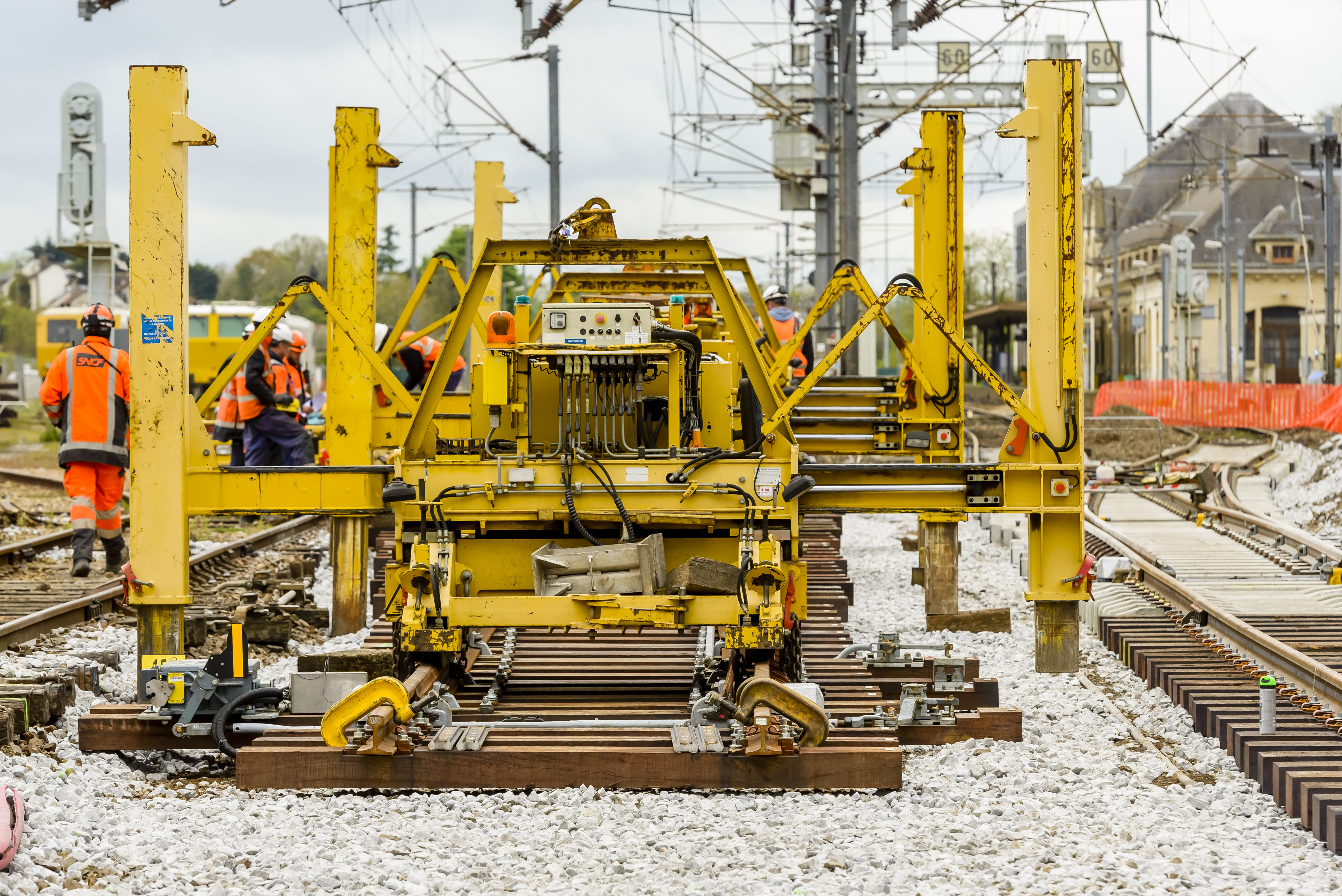

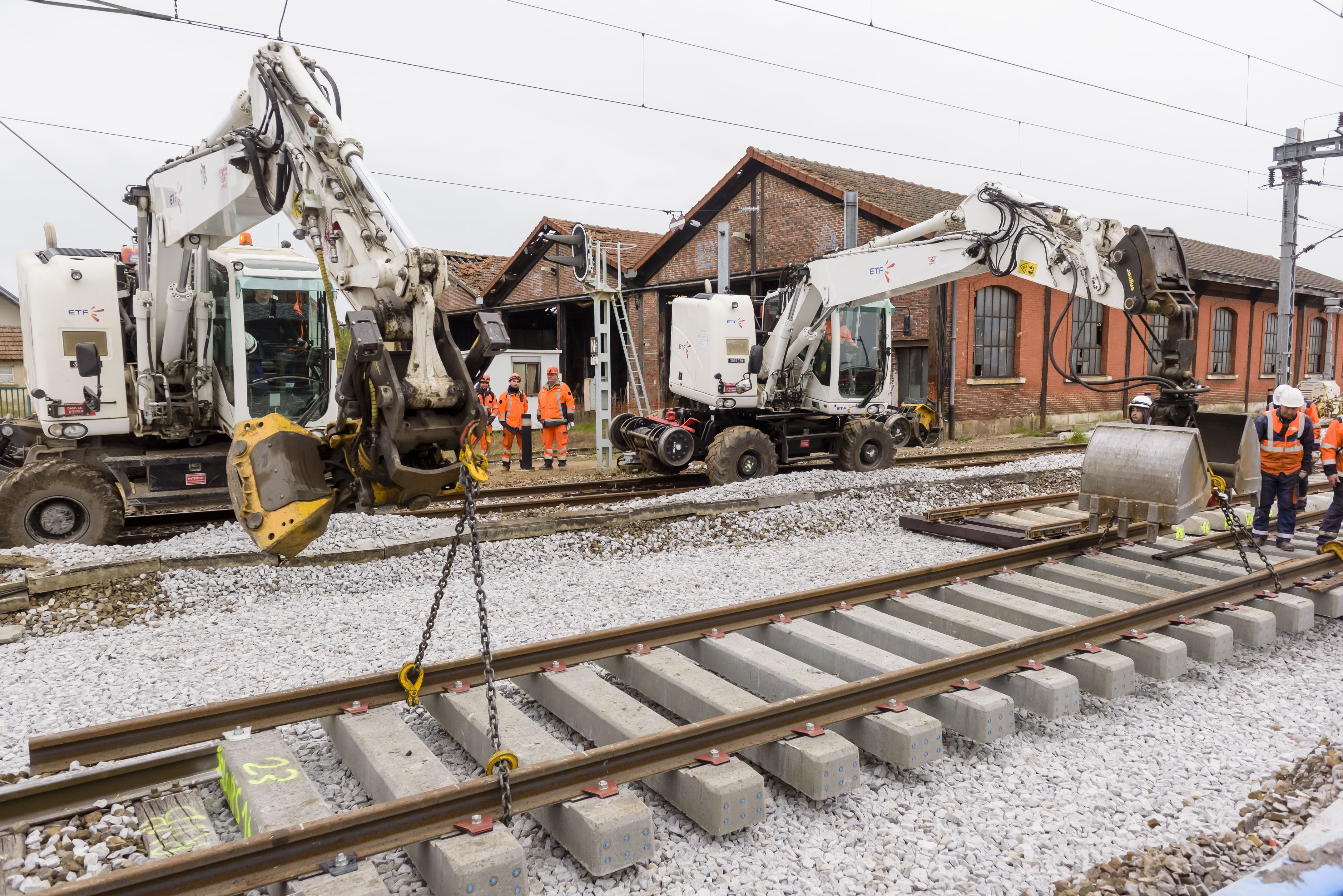

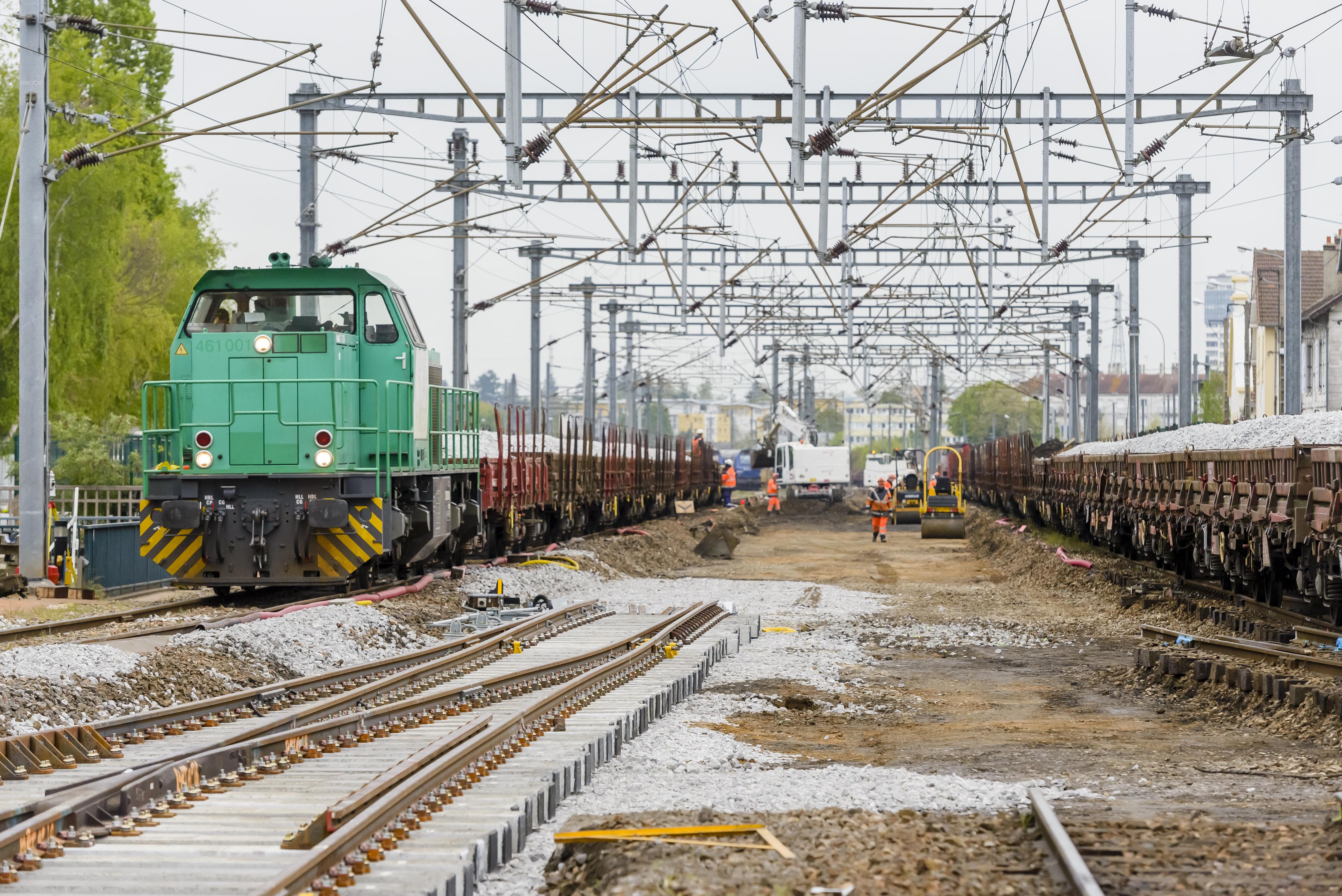

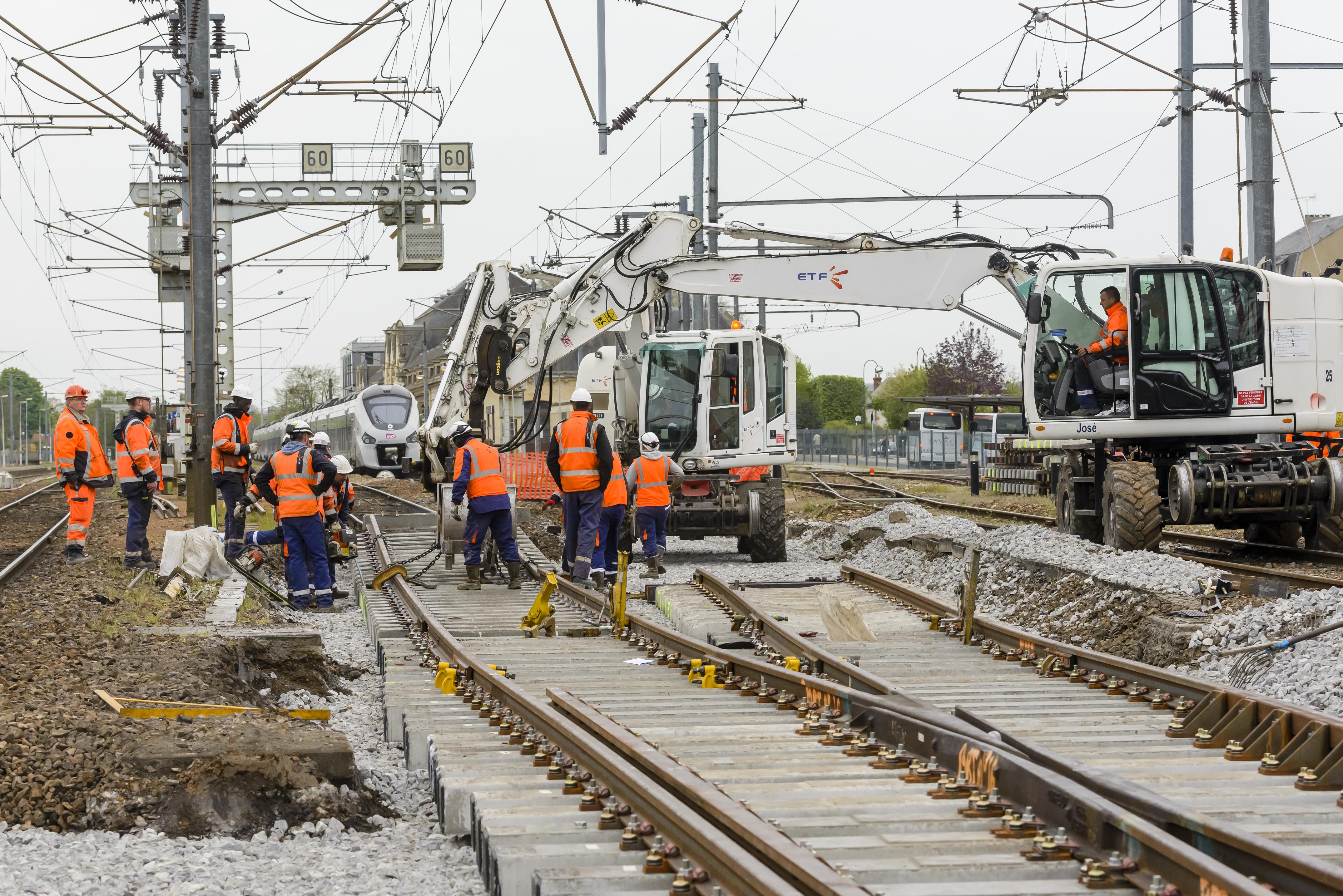

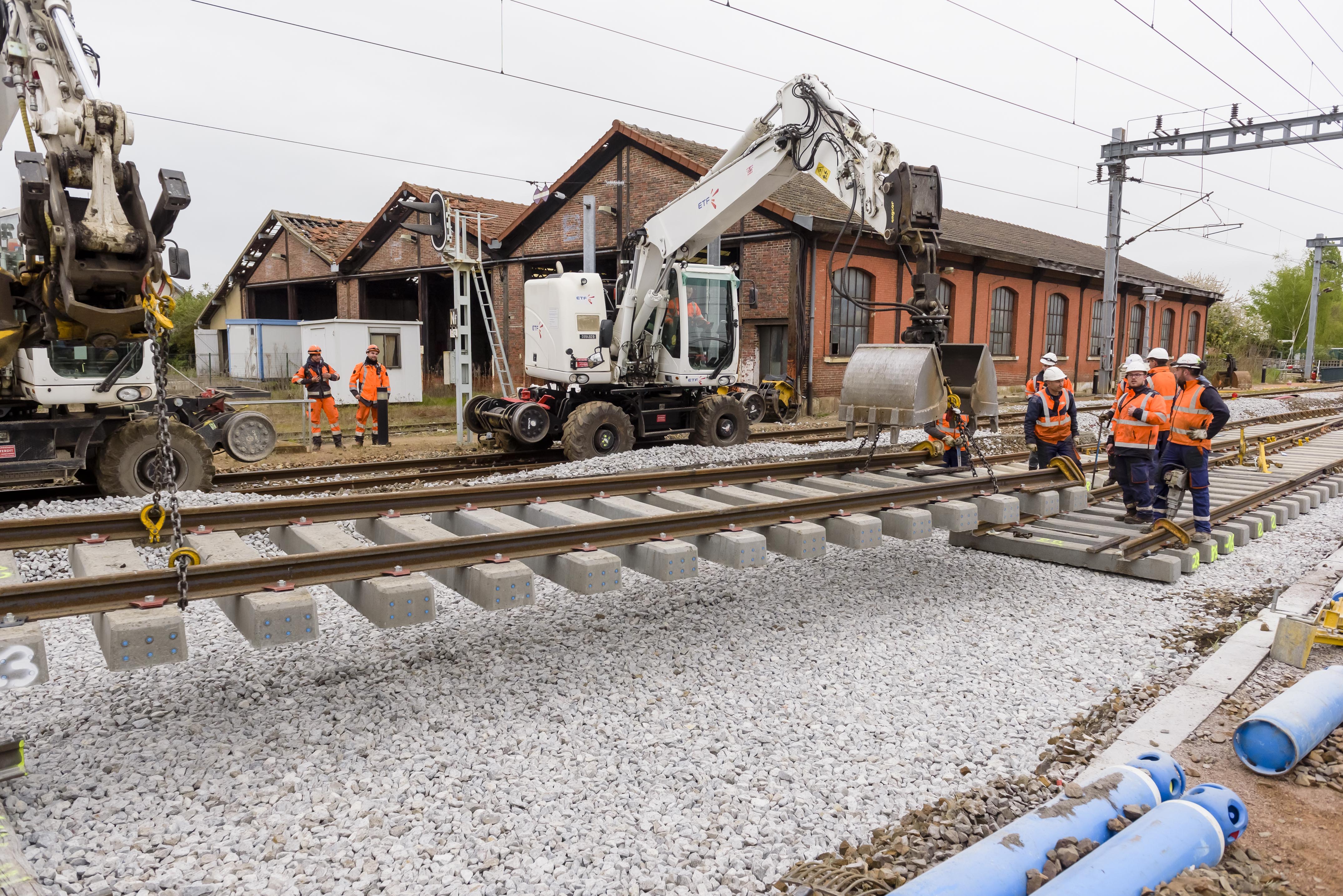

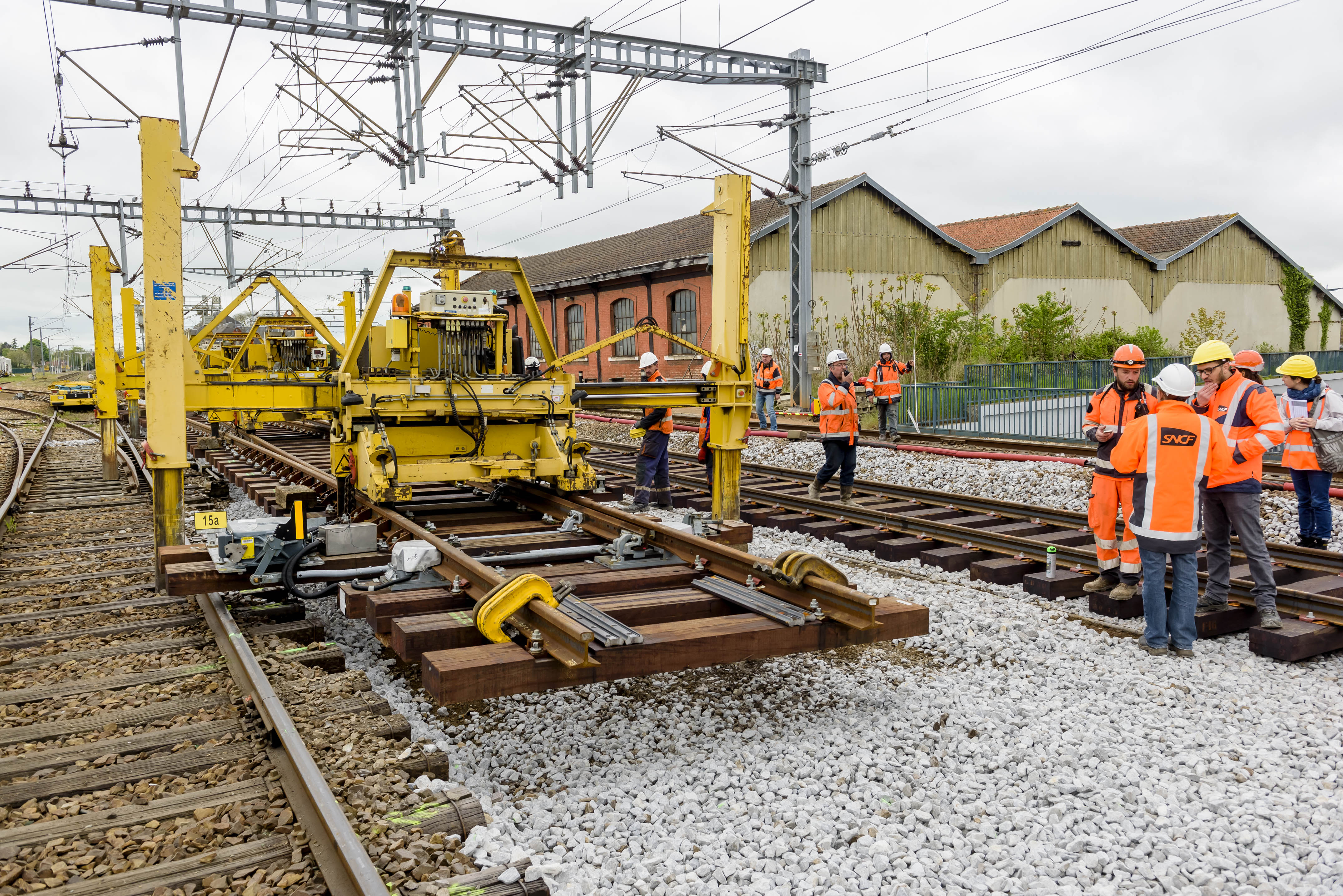

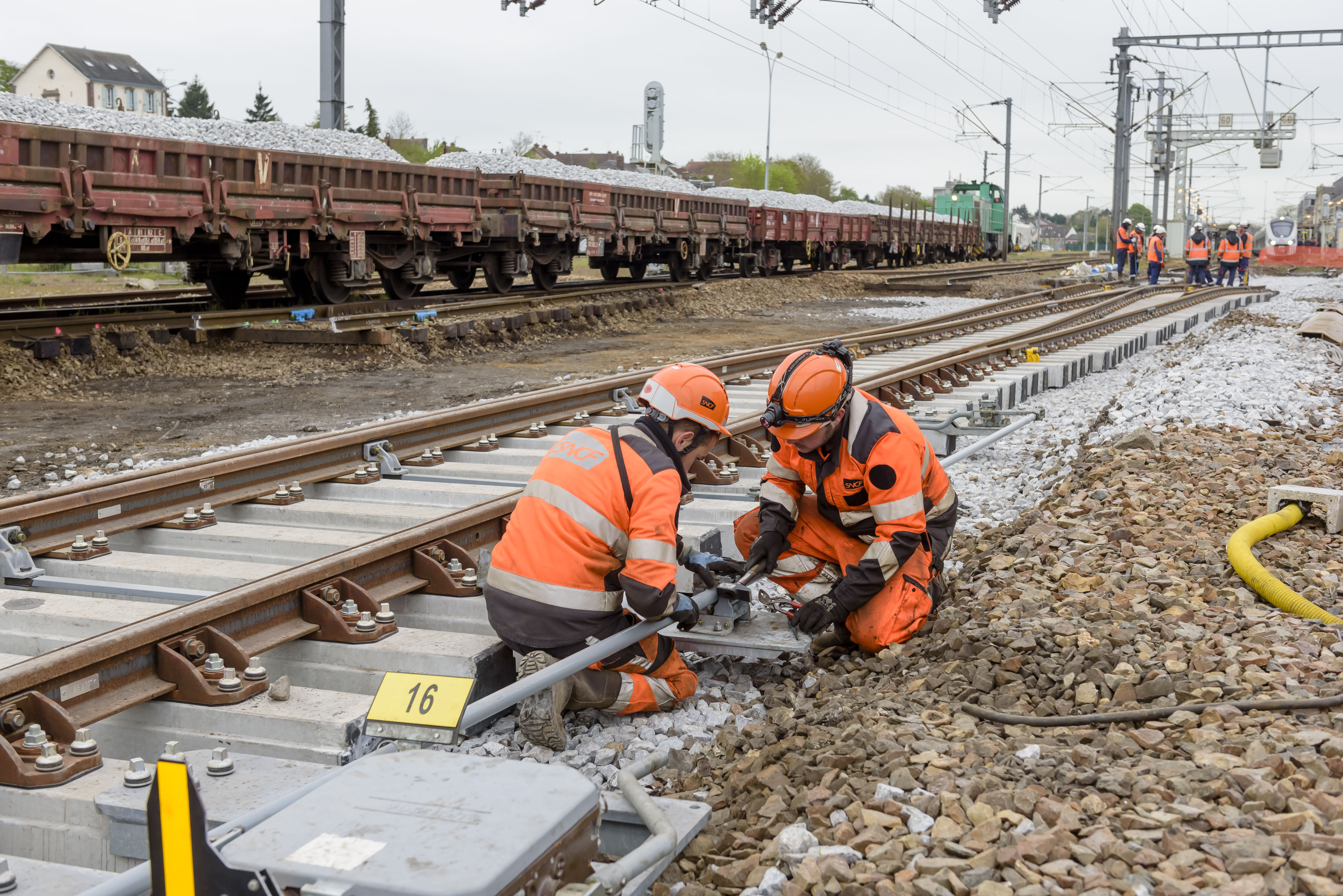

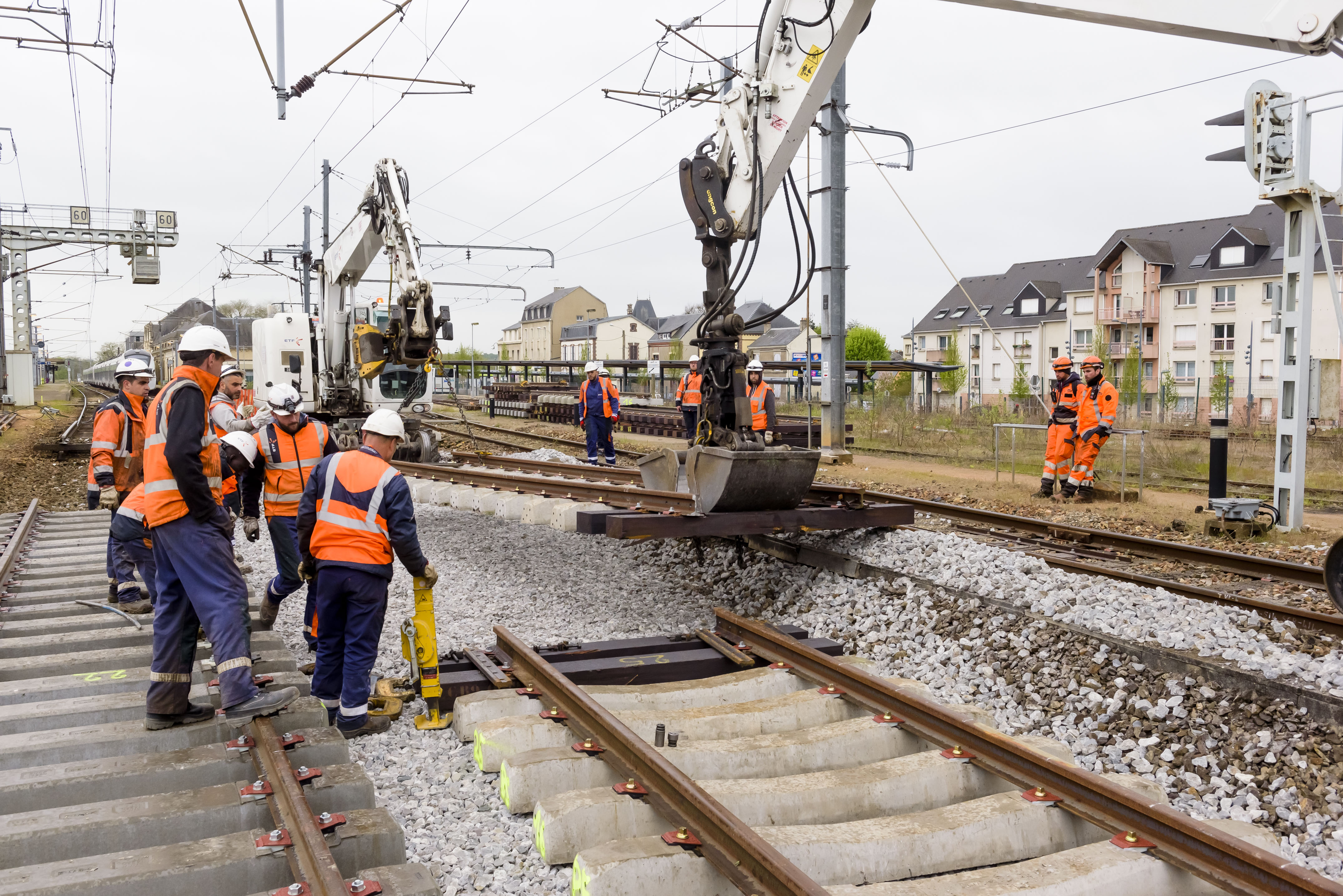

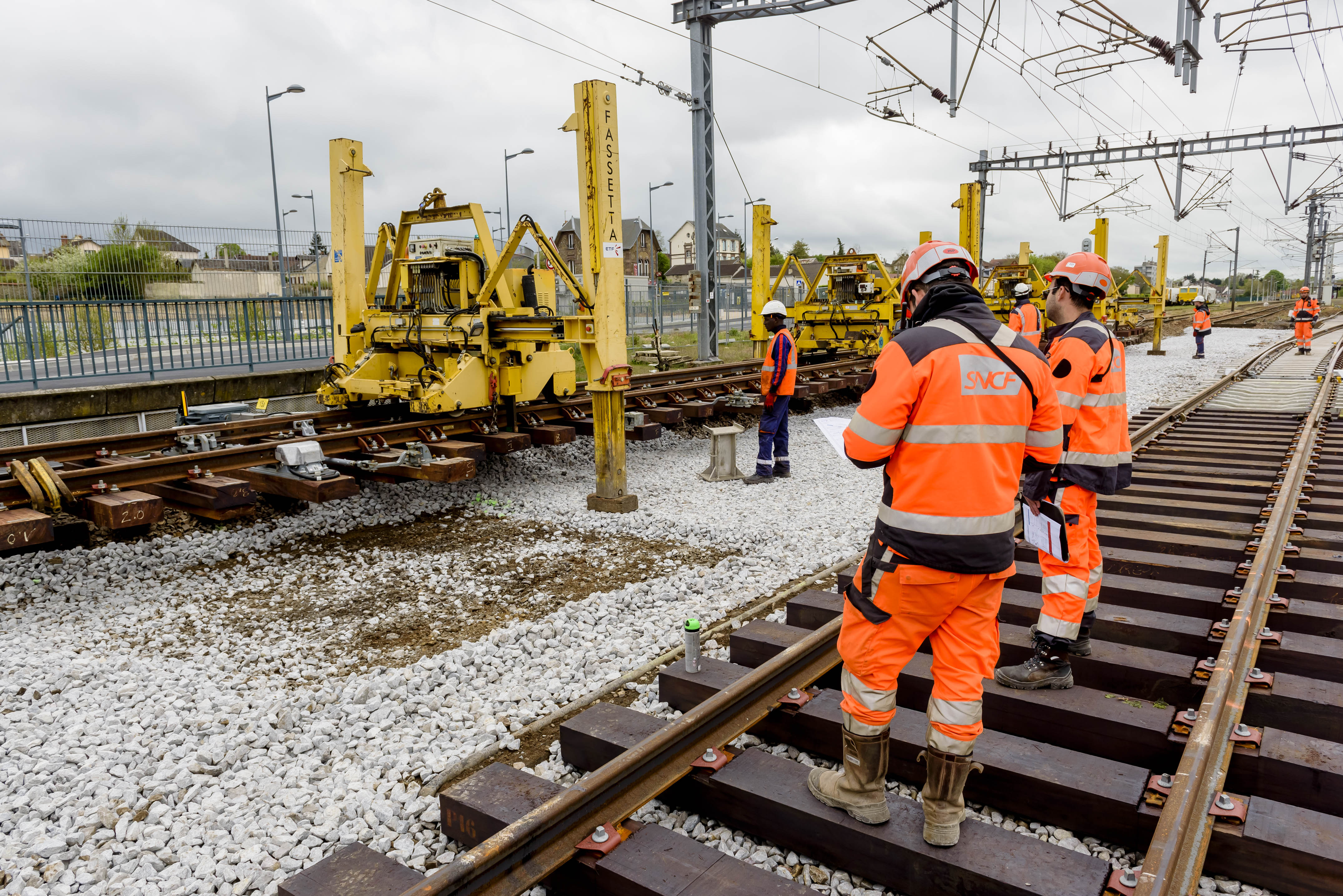

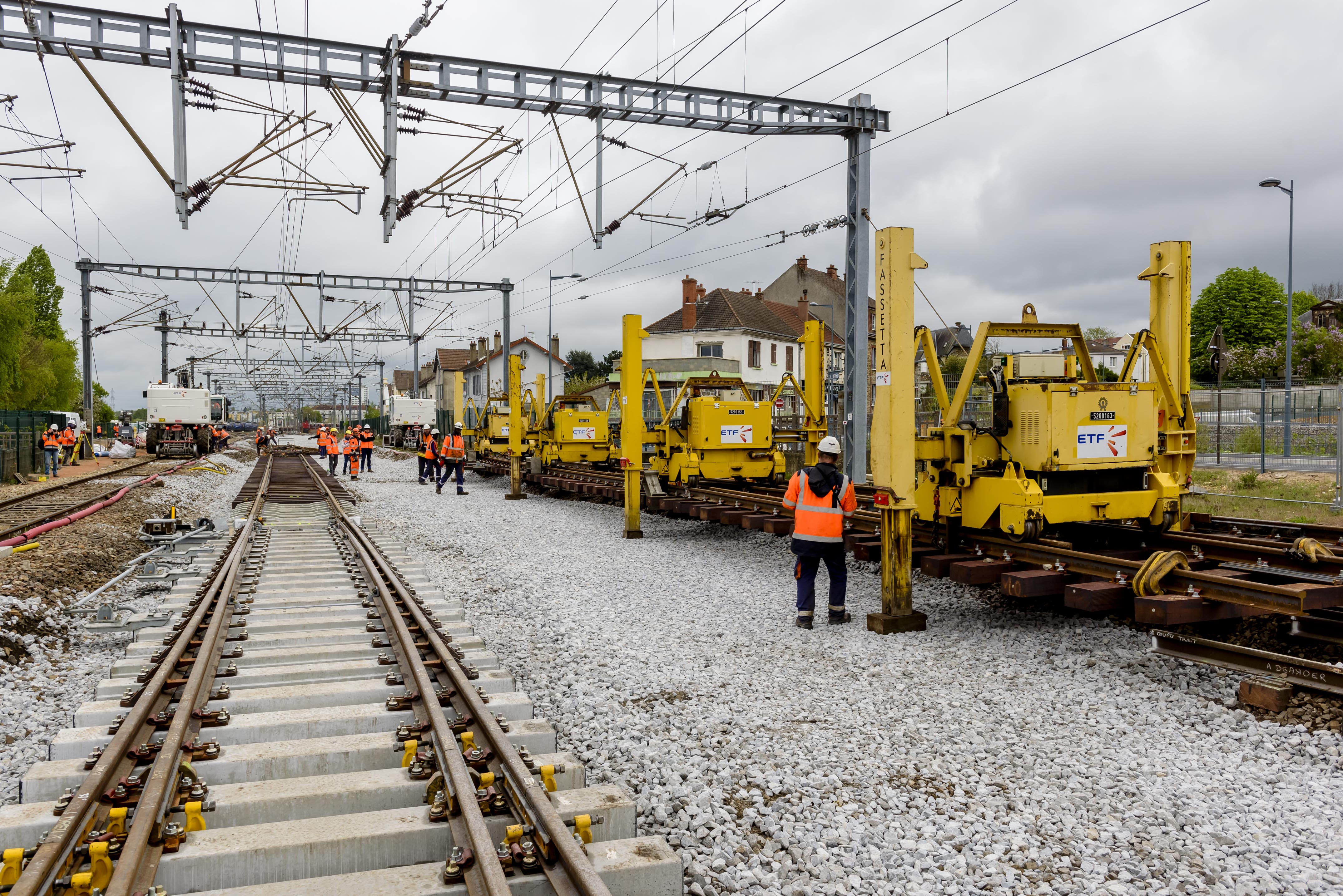

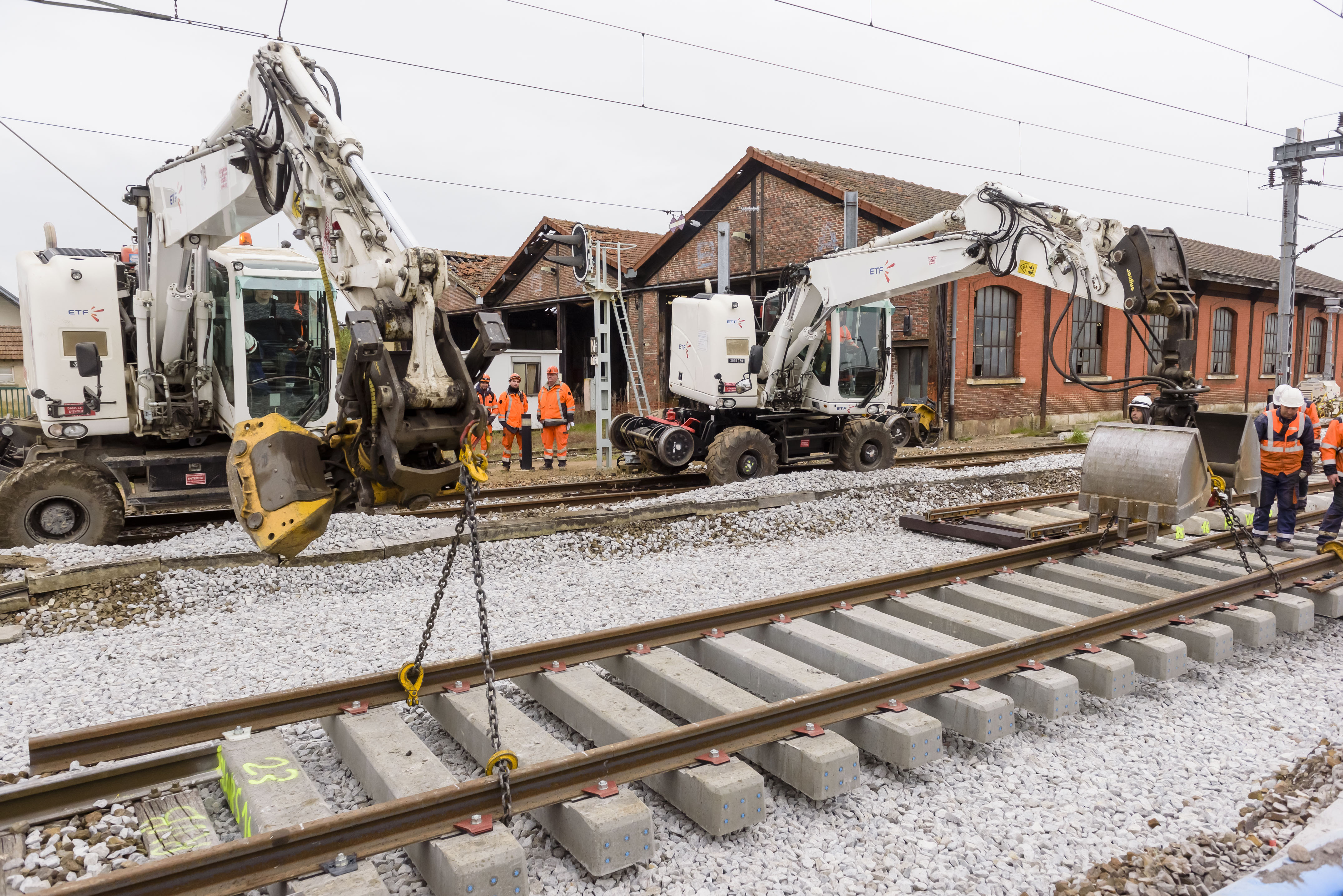

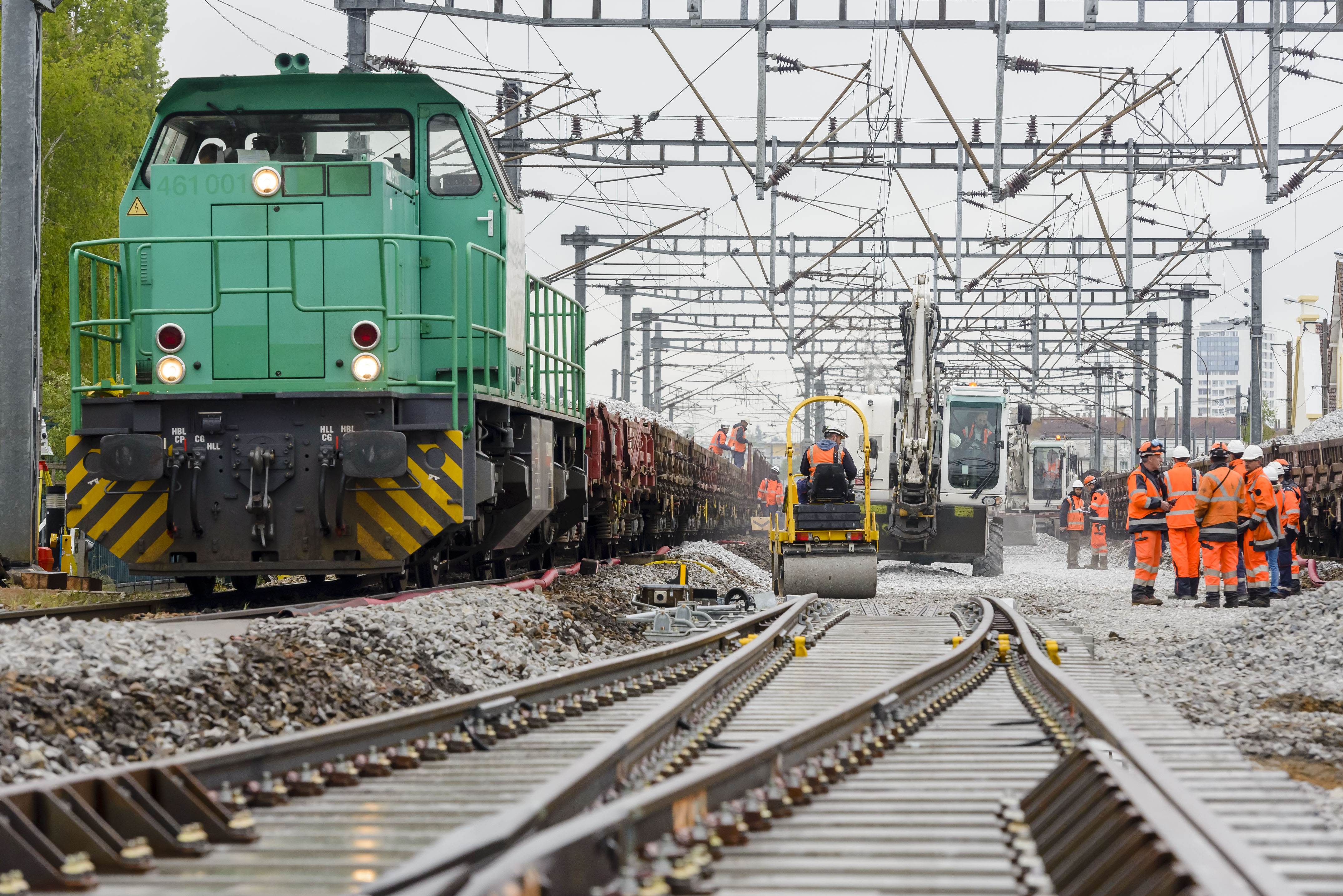

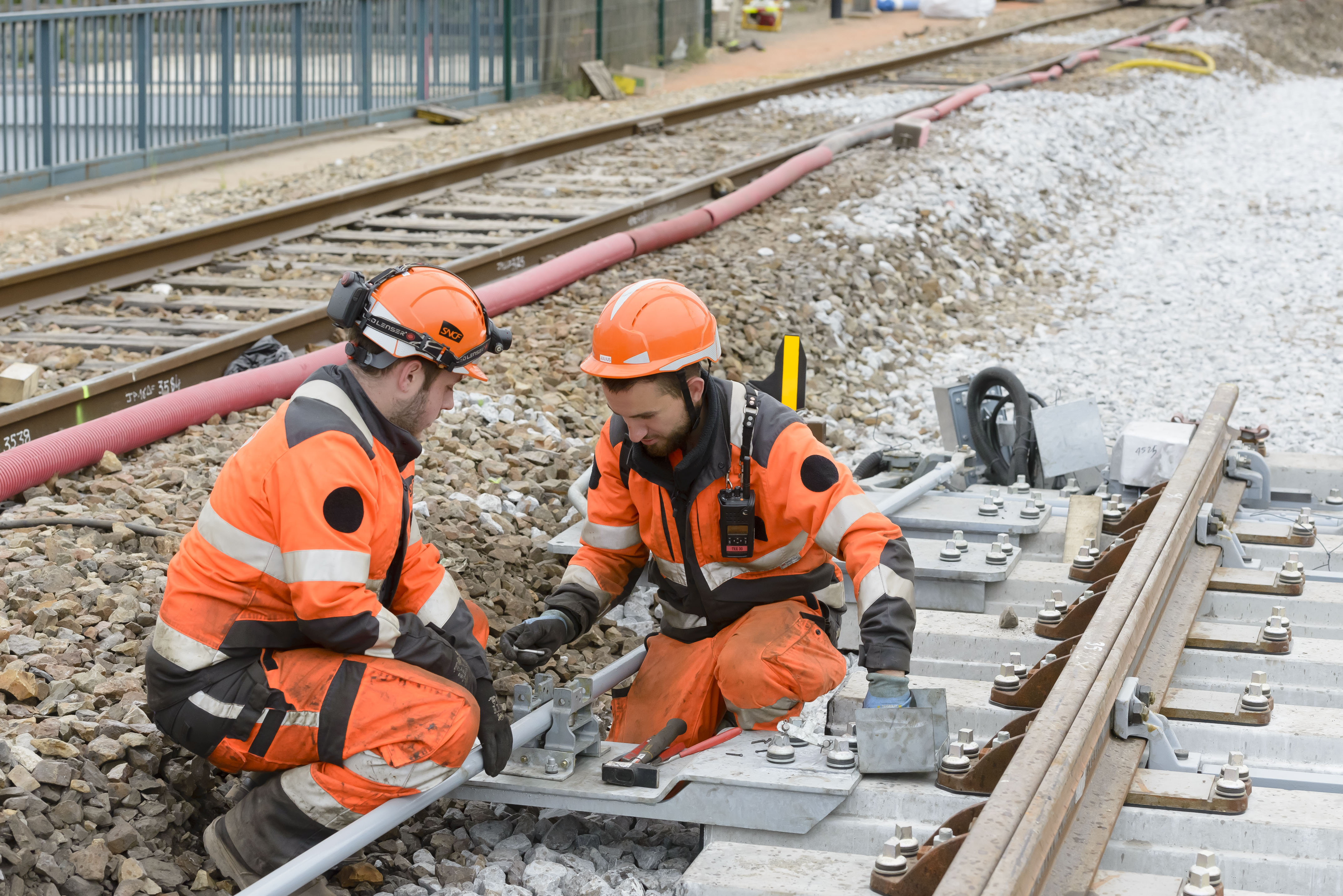

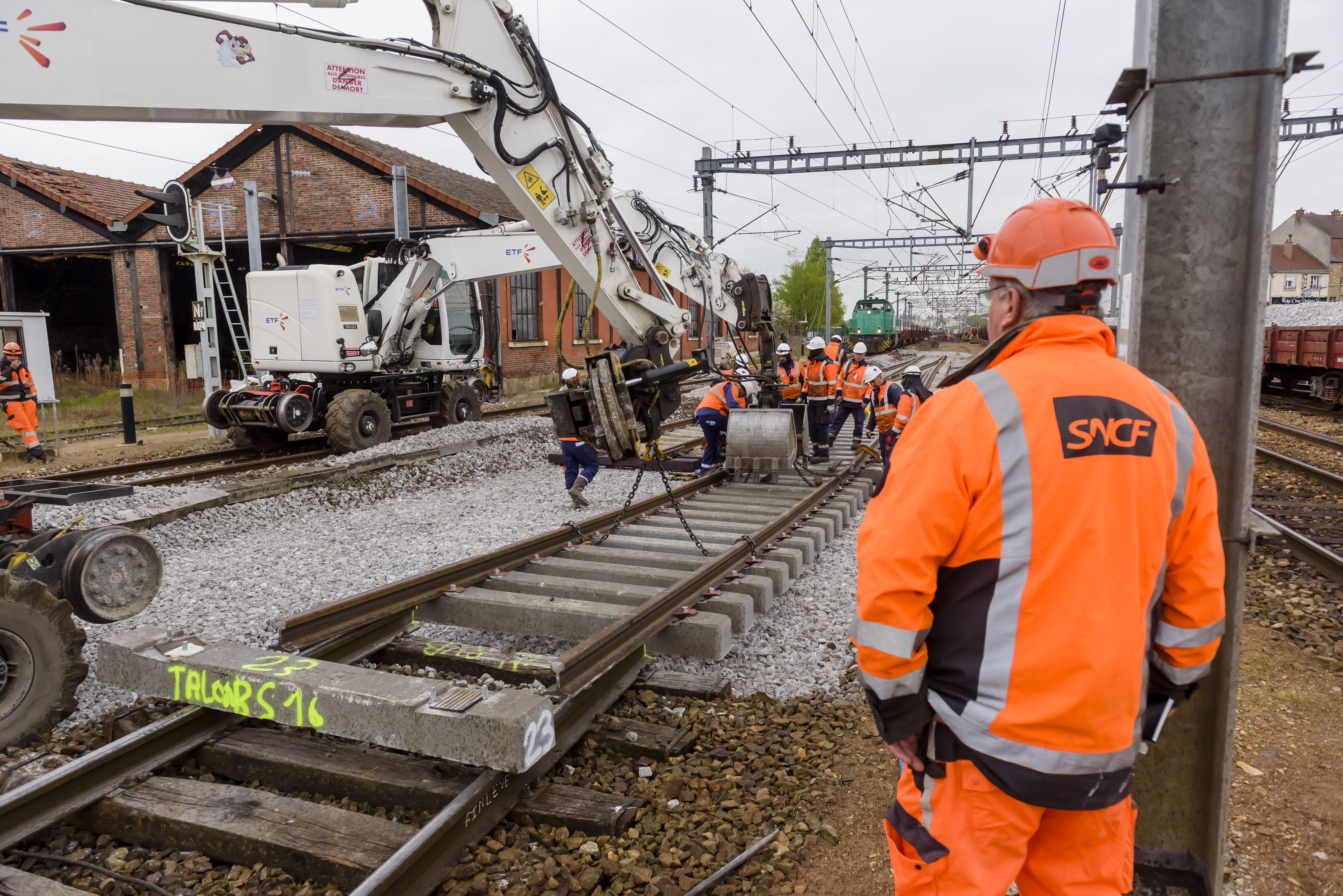

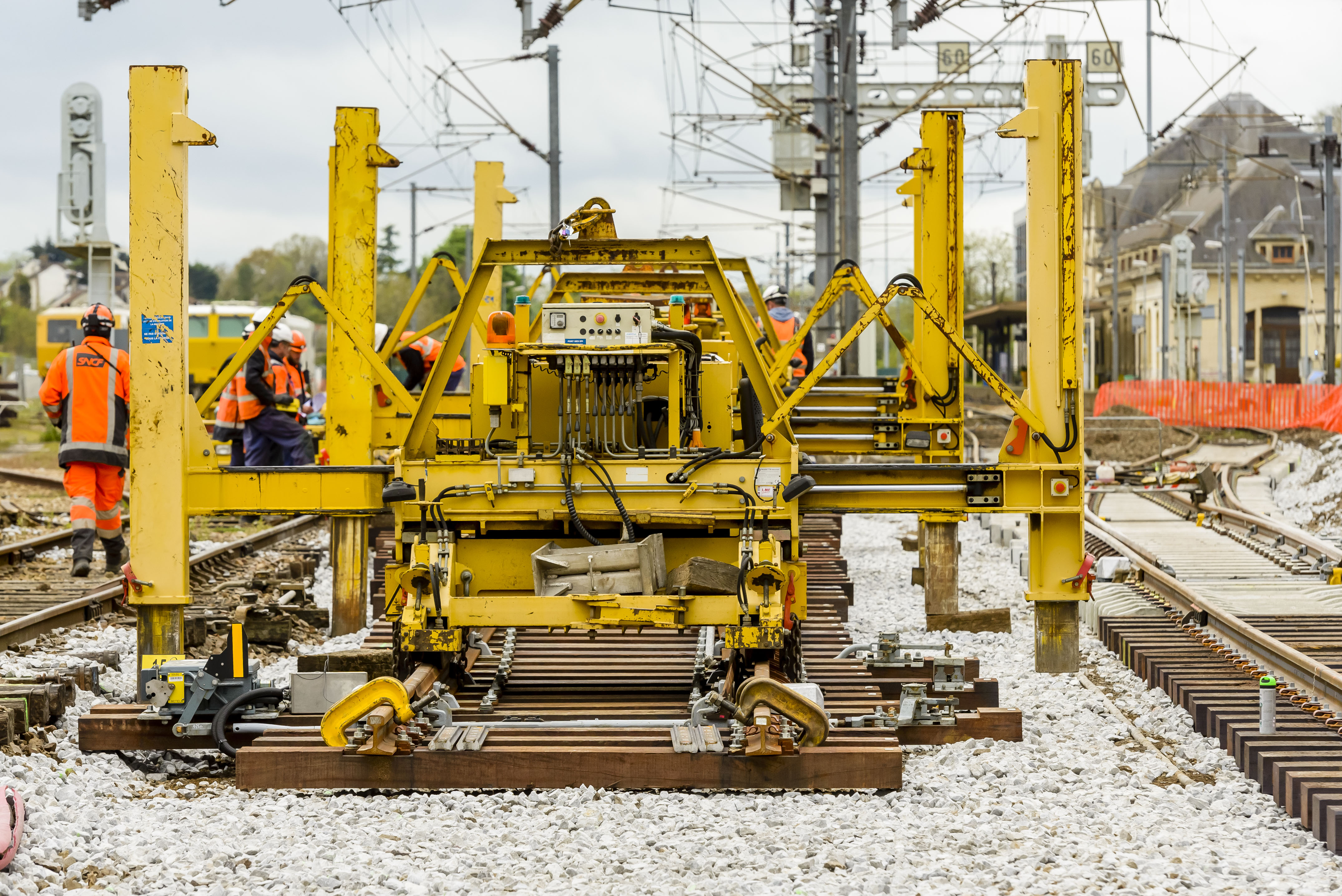

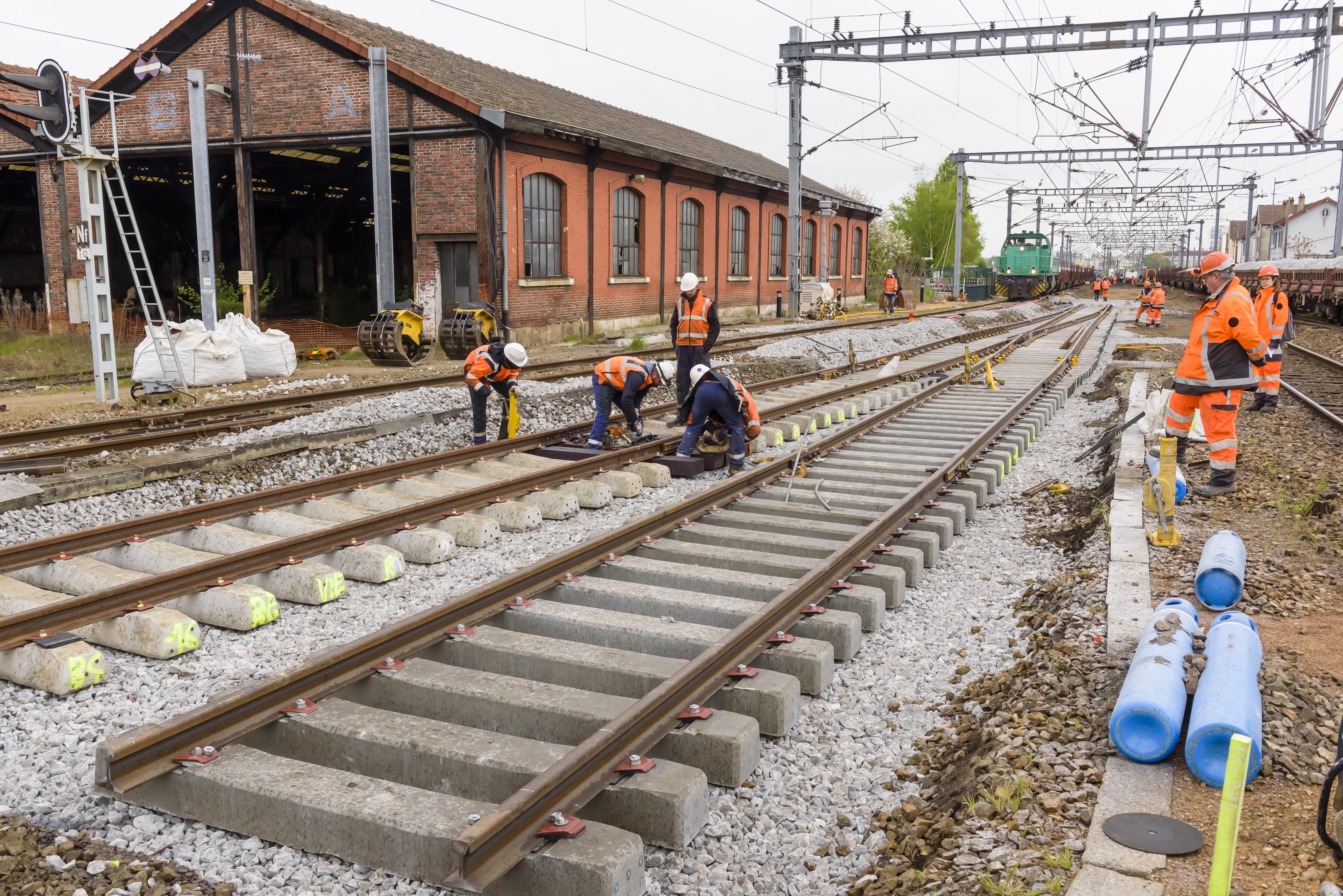

Retour en image
