L’hiver est là…parlons du Plan Grand Froid !

8
Publié le 27/11/2015



grand froid Je ne vous apprends rien en vous disant que chaque saison apporte son lot de nuisances…
L’été la chaleur dilate les rails et les caténaires, l’automne, les feuilles mortes font patiner les trains et l’hiver… le froid produit exactement le phénomène inverse de l’été…. !
Les matériaux qui composent l’infrastructure de nos pays occidentaux sont prévus pour résister à des écarts de températures tempérées (-10° à 40°). Dès que l’on passe sur un extrême, qu’il soit chaud ou froid, ces matériaux réagissent…Il s’agit donc d’un phénomène naturel qui provoque cependant d’importantes contraintes. L’hiver, la rétractation du métal augmente ainsi les risques de casse pendant que le poids de la neige et le gel menacent de paralyser ou endommager aiguilles et caténaires…quant aux trains, ils sont aussi lourdement affectés par divers dommages…
Comme à chaque saison, tout est fait en amont pour limiter les effets de ces phénomènes naturels. Voici donc en quoi consiste un plan Grand froid !

Quand grand froid rime avec dégât :

Sur les trains:

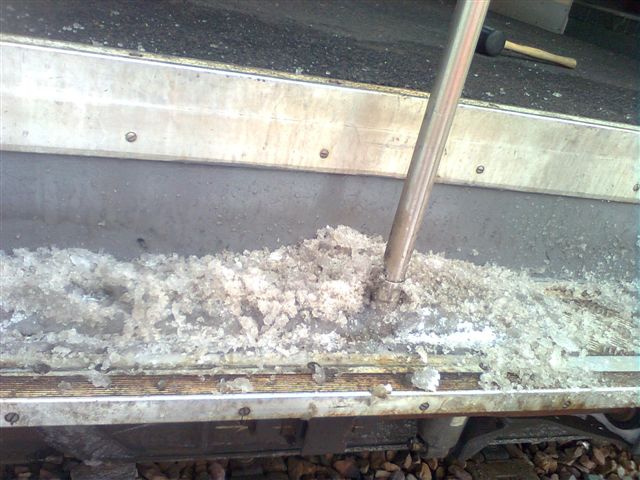

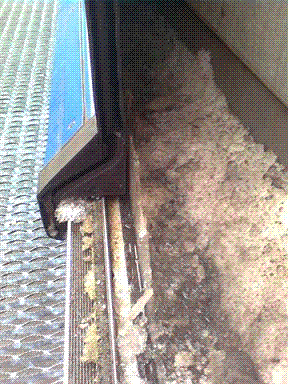

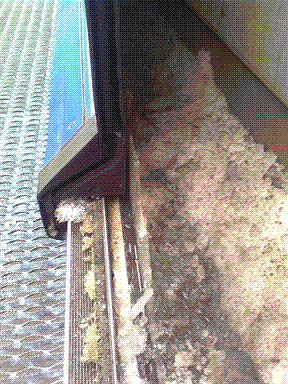

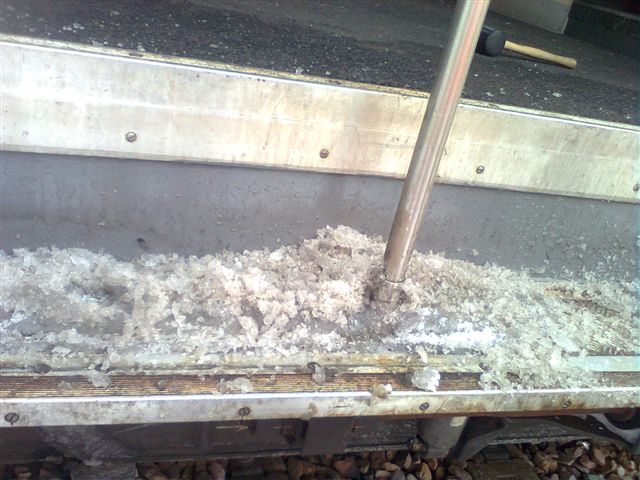

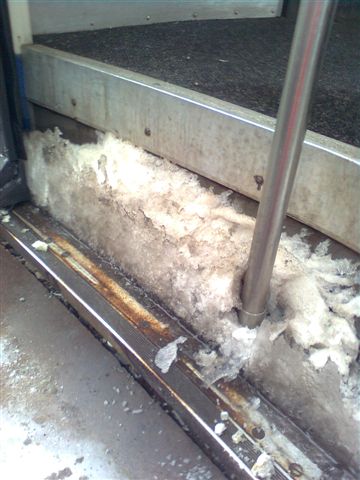

Les portes : La neige, puis le gel en se déposant sur les marchepieds s’accumulent jusqu’à paralyser le système de glissière des portes. Les portes sont donc bloquées voire les systèmes de glissière endommagés, et le train immobilisé pour intervention en centre de maintenance…

Les pantographes : Cet élément indispensable au fonctionnement des trains est une sorte d’antenne que vous voyez au-dessus des trains et qui se lèvent pour entrer en contact avec les câbles électriques (eux-mêmes maintenus par des caténaires). Les pantographes sont donc les capteurs d’énergie du train sans lesquels il ne peut se déplacer. Lorsque la neige s’accumule sur le « panto », le poids qu’elle représente l’empêche de s’élever, et le gel, lui, attaque directement le bras mobile du système d’élévation qui devient donc immobile et ne s’élève plus. Sans contact avec la caténaire, le train ne peut être alimenté, il ne peut donc circuler…

Pantographe archet d'un pantographe













La batterie : Tout comme pour les voitures, les trains sont équipés de batteries. Si ces dernières ne sont pas maintenue allumées, donc branchée sur la caténaire, une température trop basse peut endommager leur charge et provoquer une panne…

Les systèmes de freinage sont eux aussi particulièrement sensibles au froid car avec l’humidité de l’air et les températures négatives, le gel s’installe et bloque les différents conduits. Cela peut entrainer dans un premier temps des limitations de vitesse mais conduit souvent à l’immobilisation de la rame pour réparation complète de l’ensemble du système endommagé…

L’attelage : La composition des trains dépend d’un système d’accroche que l’on appelle attelage. Si cet attelage gèle, il est impossible d’accrocher entres elles les différentes rames et donc de composer le train pour sa mise en service voyageur en train court ou train long…

Le chauffage : Les systèmes de chauffage sont eux aussi extrêmement fragilisés durant cette période car ils sont mis à rude contribution tout au long de la journée d’utilisation du train. L’intensité de leur exploitation peut conduire à une disjonction ou à une panne du système général…

Sur l’infrastructure:

Les caténaires : L’accumulation de glace autour de la caténaire empêche le passage du courant et sans possibilité de transmettre cette alimentation électrique aux trains il est impossible de faire circuler le moindre train. Des secteurs entiers de voies peuvent ainsi être paralysés. Le poids de la neige ou du gel constitue aussi un véritable danger pour ces installations, car le poids peut provoquer des ruptures de câble de la même manière qu’il peut briser les branches des arbres ou faire effondrer des toitures…

CATNAI~1

Le rail : La circulation des trains sur le métal contracté par le froid peut provoquer des fissures de rails. Si une fissure peut supporter la circulation des trains avec la mise en place de restrictions de vitesse, en cas d’une rupture du rail la circulation est en revanche immédiatement interrompue…

rail-cassé

Les aiguilles : Les chutes de neige et le gel sur les voies peuvent parvenir à bloquer les aiguillages . Ces installations mobiles se retrouvent alors figées par le gel et empêchent leur manœuvre rendant ainsi impossible toute circulation…

Photo 082 aiguille

Face au grand froid on ne baisse pas les bras !

En préventif :

Sur les trains

Les portes : En dehors des heures de service, les rames passent la nuit dans des dépôts. Ces périodes d’immobilisations s’avèrent redoutables pour le matériel car durant la nuit le gel et la neige endommagent rudement certaines installations essentielles au fonctionnement des trains. Pour protéger le matériel pendant ces périodes de grand froid, des équipes sont mobilisées 24 h/24 dans ces dépôts pour réaliser différentes missions techniques. Les équipes se relayent ainsi durant la nuit pour déneiger et actionner régulièrement les mécanismes et éviter ainsi la prise de gel.
Pour faire face aux soudures des portes que provoquait le gel, condamnant de ce fait l’utilisation du train, les agents des centres de maintenance utilisent un produit agissant comme antigel en l’appliquant quotidiennement sur chacun des joints de chaque porte de l’ensemble des trains de la ligne.

Caténaires : Pour éviter cette accumulation de neige, il suffit de laisser la rame allumée et branchée sur la caténaire toute la nuit. Cette opération de chauffe nécessite une surveillance accrue des systèmes d’alimentation et du matériel en place. Certains dépôts peuvent toutefois ne pas avoir l’autorisation de laisser les rames allumées durant la nuit en raison des nuisances sonores que cela peut représenter pour les riverains.
Dans ce cas, les conséquences sont visibles pour les voyageurs, car outre les risques de gel, les systèmes de chauffages des trains qui nécessitent 3h de préchauffage ne peuvent être fonctionnels à la mise en place en service commercial. Les premiers trains mis en ligne ne présentent ainsi aucun chauffage lorsque les voyageurs les empruntent, celui-ci se mettra progressivement en fonction au fil de ses missions, après ses 3 h de chauffe.

L’Attelage : Pour permettre ce que l’on appelle « l’accouplement des rames » les agents de maintenance n’ont comme seul recourt de positionner des bâches de protections appelées…« capotes » sur chacun des mécanismes d’attelages. Ainsi protégés, les attelages sont préservés et la composition longue des trains, possible.
Sur l’infrastructure :

Les aiguilles : Pour limiter les effets de gel des aiguilles, SNCF prévoit des réchauffeurs d’aiguille et une surveillance accrue par des agents d’astreinte en période de neige. Ces derniers interviennent ainsi en vigilance ou en traitement armés de balais et de chalumeaux sur l’ensemble de nos lignes.deneig ement-modane600wdéneigement















Les rails : Ils sont régulièrement contrôlés soit par des trains spéciaux, soit par des agents munis d’appareils portatifs. L’écho des ultrasons permet de connaître l’état du rail : lorsque les ultrasons buttent sur un défaut dans le rail, l’écho remonte plus rapidement. C’est le même principe que pour une échographie !



Les caténaires : A chaque saison son matériel de traitement ! Si l’automne les trains laveurs sillonnent nos lignes, l’hiver c’est aux trains racleurs, équipés de lames racleuses en acier pour dégivrer les caténaires, qui entrent en scène ! Des circuits électriques de réchauffage des caténaires, comme les radiateurs d’aiguilles peuvent être activés.

racleusesEn opérationnel :

Dans les gares

Tous les agents des gares sont alertés en cas de risques de neige. Si l’alerte leur est donnée, ils se mobilisent pour déneiger les quais et les accès de leurs gares.
En cas d’absence d’agents en gare, les équipes mobiles de lignes mettent tout en œuvre pour prendre le relai et assurer le déneigement des quais et des accès. Pour cela les gares sont équipées de matériel de déneigement, qui doit être bien sur ré achalandé et vérifié avant chaque saison hivernale. Les stocks de sel et de sable sont ainsi renouvelés au fil de l’hiver.

gares

Dans les centres de maintenance :

Ces périodes sensibles sont particulièrement denses pour les centres de maintenance. Les effectifs sont alors poussés à leur maximum et tournent en 3*8 pour traiter au plus vite les dommages provoqués par ces chutes de températures.

IMG_0430

La gestion du plan de transport et l’information

Malgré tous les efforts mis en place, les chutes de neige ou de températures provoquent chaque année, dégâts matériels et incidences sur la circulation. Le seul levier est alors d’adapter la circulation des trains à la situation en informant au mieux et au plus tôt les voyageurs des modifications qui doivent être faites sur le plan de transport.
Pour chaque saison, SNCF est en contact permanent avec Météo France qui déclenche des alertes dès les changements brusque de températures. Ces alertes permettent de mettre en place instantanément des mesures pour préserver et adapter la circulation face aux risques signalés. Ainsi des adaptations de plan de transport peuvent être programmées en anticipation aux grosses perturbations à venir : Un nombre trop important de trains immobilisés en centre de maintenance pour dommages liés au froid ne permettant pas d’assurer l’intégralité du plan de transport, il sera défini de recréer un plan viable basé sur le parc restant et de le communiquer en amont aux voyageurs pour le ou les jours suivants. De même si un secteur de voies ne peut plus être emprunté par les trains.

info-grand-froid

L’information est alors essentielles et tous les agents mobilisés pour vous la transmettre et vous permettre ainsi vous aussi de faire face à ces situations critiques.

Ces adaptations vous sont communiquées :

En gare : par affiches, flyers, annonces et affichages

A distance : sur les sites Transilien.com, appli Transilien, Twitter @lignesNetU_SNCF ou encore blog.

Tout est fait alors pour vous alerter au plus tôt et en parallèle rétablir au plus vite un plan de transport normal.

La lutte ne fait alors que se poursuivre !
